眾所周知，示波器在電子、電力行業中的應用極為廣泛，使用場景也是五花八門。傳統示波器體型較大，重量也比較重，適合在實驗室這種環境中使用，外出時不方便攜帶。今天，圖圖給大家安利一款高性能便攜式示波器，滿足您的全時全場景使用需求。

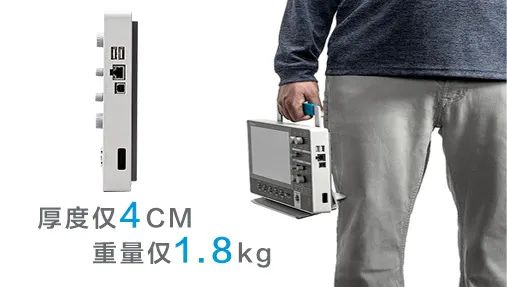

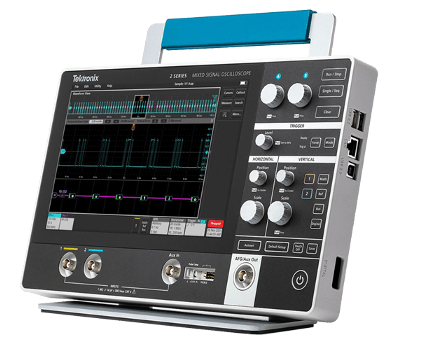

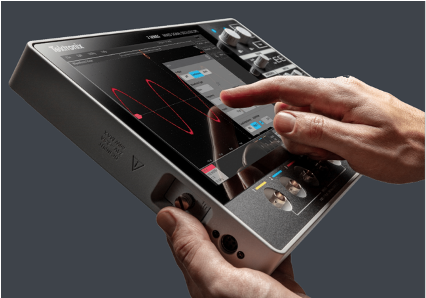

泰克2系列MSO混合信號示波器是一款厚度只有 4CM，重量?jī)H1.8KG，功能齊全的實時觸摸屏示波器，外形小巧、便攜，上手感覺就像一臺平板電腦。

無論您的測量挑戰要求您前往何處（工作臺、教室或者測試現場），都可輕松攜帶它。今天的圖圖小課堂就以該產品進行總線解碼，讓大家更清晰地了解泰克2系的實際應用場景，Anyway，正式開課~

示波器基礎概念

示波器的主要功能：精確地再現時間和電壓幅度的函數波形。用它可以即時地觀察電壓幅度相對時間的變化情況，從而獲得波形的質量信息，如幅度和頻率，波形，不同波形的時間和相位的關系。

關于總線解碼

數據通信時,物理線路上傳輸?shù)男盘?hào)是由一系列高低電平組成的,這些高低電平攜帶了我們所需要的信息,在數據接收端,我們需要將這些物理電平按照原始的編碼規則進行解析,從而得到實際的物理信號，這個過程叫解碼。

泰克2系列MSO混合信號示波器支持I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT多種解碼和分析。

I2C解碼與分析

I2C 或“I squared C”是指集成電路間總線。它最初是飛利浦公司在 20 世紀 80 年代研制的，為把控制器連接到電視機上的外設芯片提供了一種低成本方式，但之后其已經發展成為嵌入式系統設備之間通信的一項全球標準。它采用簡單的兩線設計，廣泛用于領先芯片制造商生產的各種芯片中。

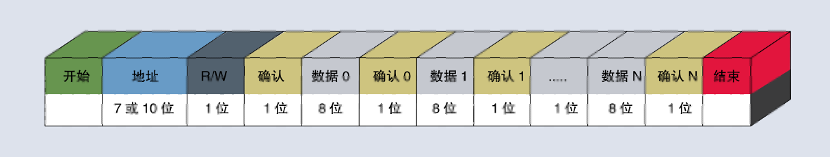

I2C消息結構

I2C 的物理兩線接口由雙向串行時鐘 (SCL) 和數據(SDA) 線組成。I2C 支持總線上多個主從設備，但一次只能激活一個主設備。任何 I2C 設備可以連接到總線上，允許任何主設備與從設備交換信息。每臺設備都使用唯一的地址識別，它可以作為發射機或接收機操作，具體取決于設備功能。

在開始時，I2C 只使用 7位地址，但隨著時間推移，它演變成也支持10位地址。它支持三種位速率：100 kb/s ( 標準模式 )、400 kb/s( 快速模式 ) 和 3.4 Mb/s ( 高速模式 )。最大設備數量取決于400 pf的最大容量，或大約支持20-30臺設備。

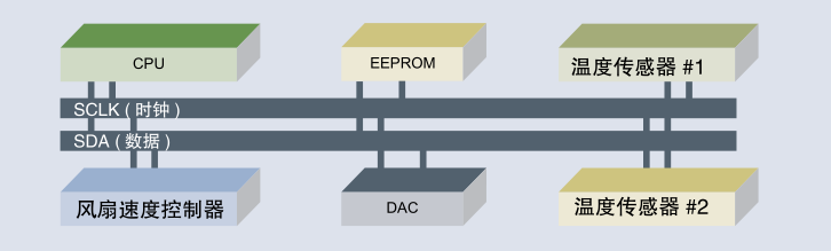

I2C總線實例

泰克將復雜的解碼過程簡單化到了示波器的操作上，當I2C的信號接入示波器后，我們只需要點擊添加一個解碼窗口，選擇總線類型，設置輸入源和門限電壓，軟件即可自動解碼波形；隨即可添加解碼表，查看或保存解碼數據。

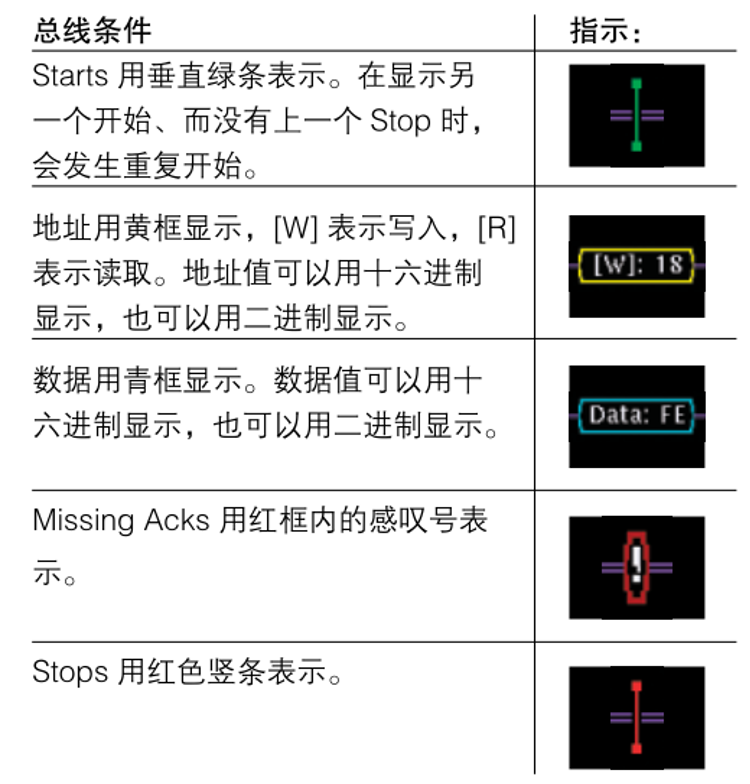

總線條件

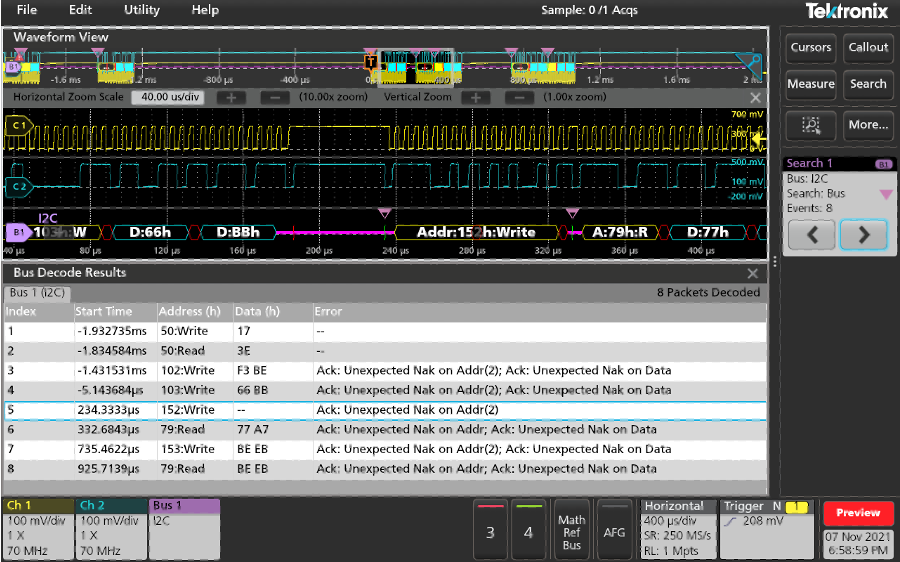

I2C總線解碼

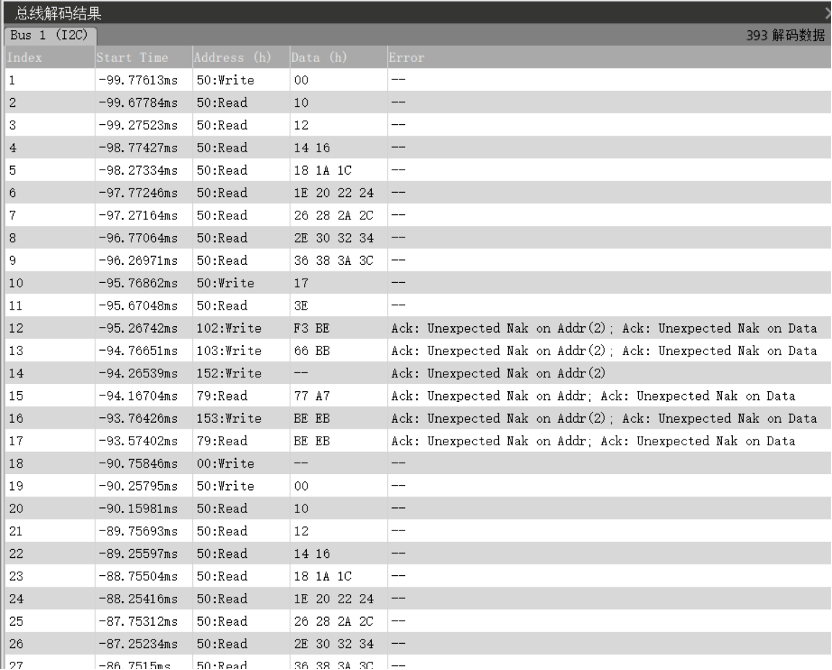

解碼數據表格

SPI解碼與分析

串行外設接口總線 (SPI) 最初是摩托羅拉在 20 世紀80 年代末為其 68000 系列微控制器研制的。由于該總線簡單、流行，許多其它制造商也已經采用這一標準。它現在用于嵌入式系統設計常用的各種器件中。SPI 主要用于微控制器和直接外設之間。它通常用于移動電話、PDA 和其它移動設備中，在 CPU、鍵盤、顯示器和內存芯片之間通信。

SPI 總線是一種主 / 從結構的 4 線串行通信總線。4 個信號是時鐘 (SCLK), 主輸出 / 從輸入 (MOSI), 主輸入 /從輸出 (MISO) 和從選擇 (SS)。在兩臺設備通信時，一臺設備稱為“主設備”，另一臺設備稱為“從設備”。主設備驅動串行時鐘。

它同時收發數據，因此是一種全雙工協議。SPI 使用 SS 線路指明與哪臺設備傳送數據，而不是總線上的每臺設備都有一個唯一的地址。這樣，總線上的每臺唯一的設備都需要從主設備提供自己的 SS 信號。如果有 3 臺從設備，那么主設備有3 條 SS 引線，每條引線都連接到每臺從設備上。

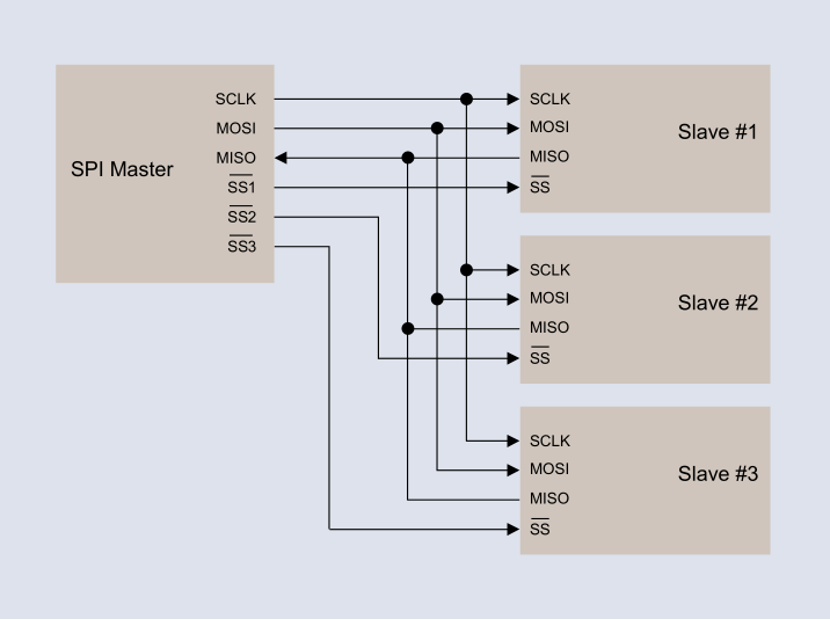

常用的SPI配置

SPI也可以串聯多臺從設備，每臺從設備依次進行操作，然后把結果發回主設備。

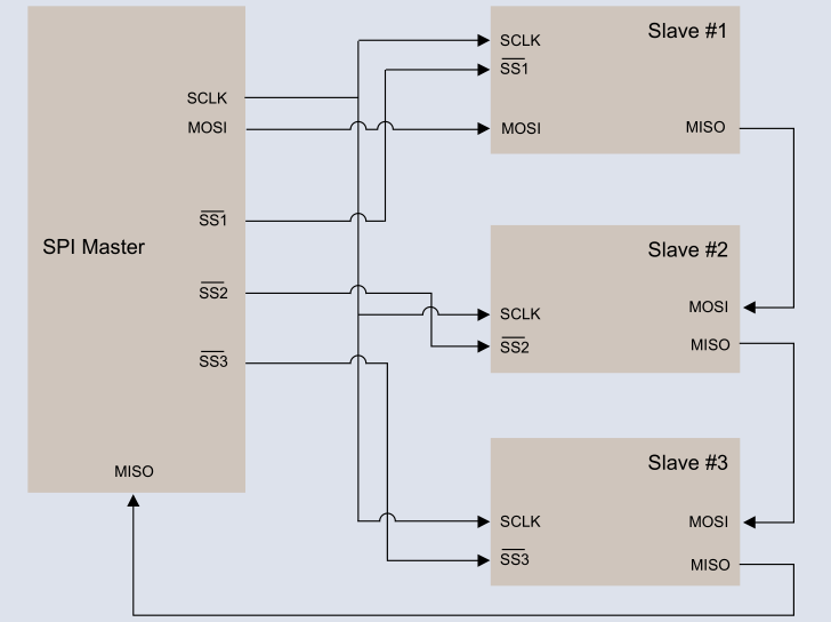

串聯SPI配置

我們可以使用前面板的 Bus 按鈕，簡單地輸入總線基本參數，包括 SCLK, SS, MOSI 和 MISO 位于哪條通道上、門限和極性，來定義一條 SPI 總線。

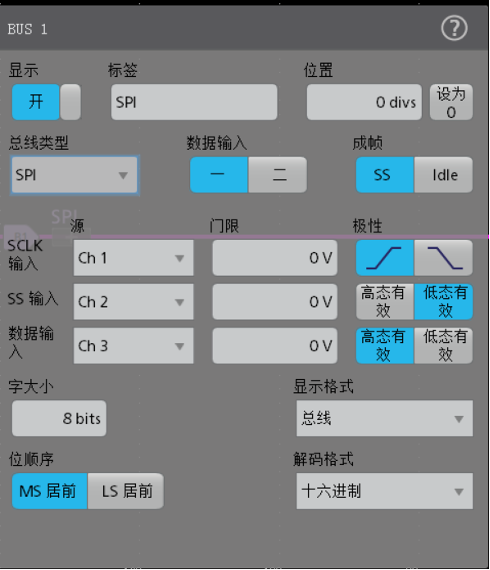

SPI解碼配置界面

關于如何使用便攜式示波器進行總線解碼的介紹到此先告一段落，對于泰克2系列MSO混合信號示波器有任何疑問或使用過程中遇到問題，敬請隨時聯絡日?qǐng)D科技，我們將竭誠為您提供完善的解決方案~
