PRE系列回饋型可編程交流源載一體機 (以下簡稱”PRE源載一體機”)，集回饋型雙向交流源+電網模擬器+RLC負載三種設備特性、功能于一體，引領了行業內新一代交流測試電源的發展方向。

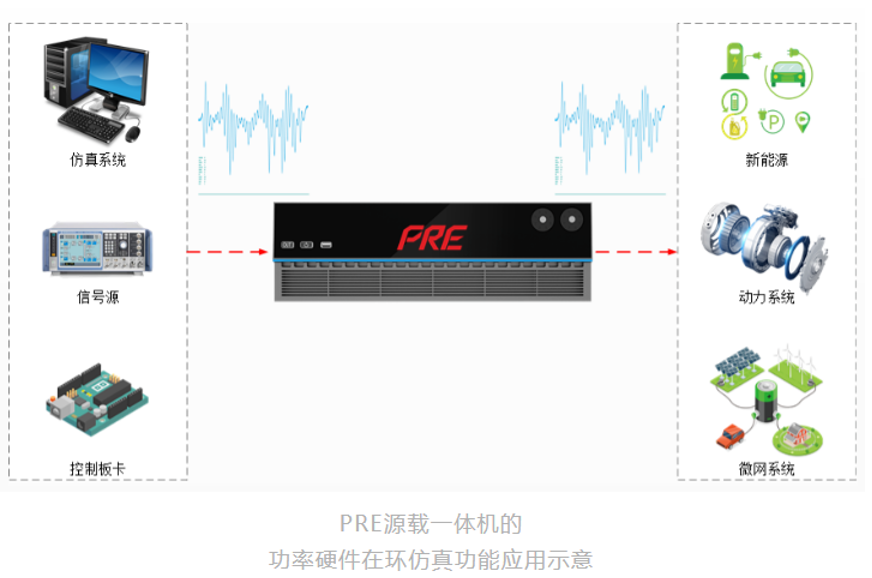

PRE源載一體機具有極高的動態響應及帶寬，小信號 (5V) 帶寬10kHz，大信號帶寬2000Hz，延遲60us; 可將仿真系統、信號源或控制板卡的信號放大輸出至被測品，在功率硬件在環仿真中實現功率放大的功能。

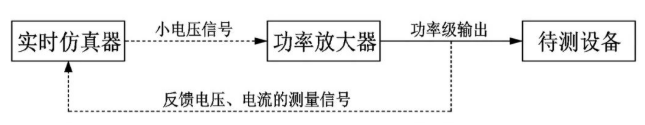

功率硬件在環仿真 (Power Hardware in the loop，PHIL) 是通過實時仿真器，功率放大器以及待測設備的結合，實現信號級實時仿真向功率級的擴展。它可以用于測試真實的功率設備及相關電力系統，如電機設備、儲能設備光伏設備、新能源汽車電機驅動系統、動力系統、微網系統等。

功率硬件在環仿真具有可以靈活變換系統拓?fù)?，模擬各種工況的優點，解決了由于測試拓?fù)涠嘧?，工況復雜所導致的搭建測試系統困難等問題。

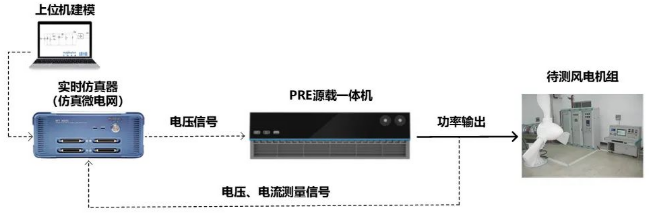

下圖是國內某高校實驗室搭建的一套功率硬件在環仿真實驗平臺，既含有真實電機，也含有電力系統實時仿真器，用于進行微電網中風電機組的有功調頻控制策略的仿真與測試。

在這個平臺里，上位機建模后在實時仿真器內進行仿真，輸出的5V電壓信號經過PRE源載一體機放大為功率信號接入到風電機組，傳感器將PRE源載一體機輸出端的電壓電流等信息采集反饋給實時仿真器，通過這樣一種方式建立起一個非常接近真實工況的場景來進行仿真測試。

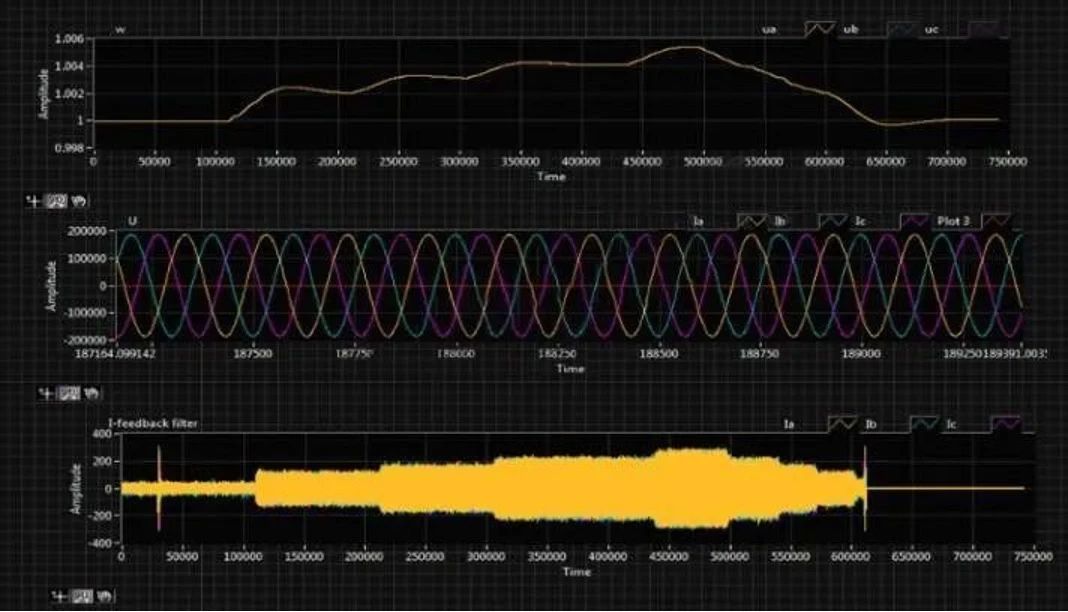

上圖的波形是測試風電機組有功輸出變化對微網系統頻率影響的實驗結果，可以看到實驗測試得到的頻率變化趨勢與有功功率對微網頻率影響的理論相符。

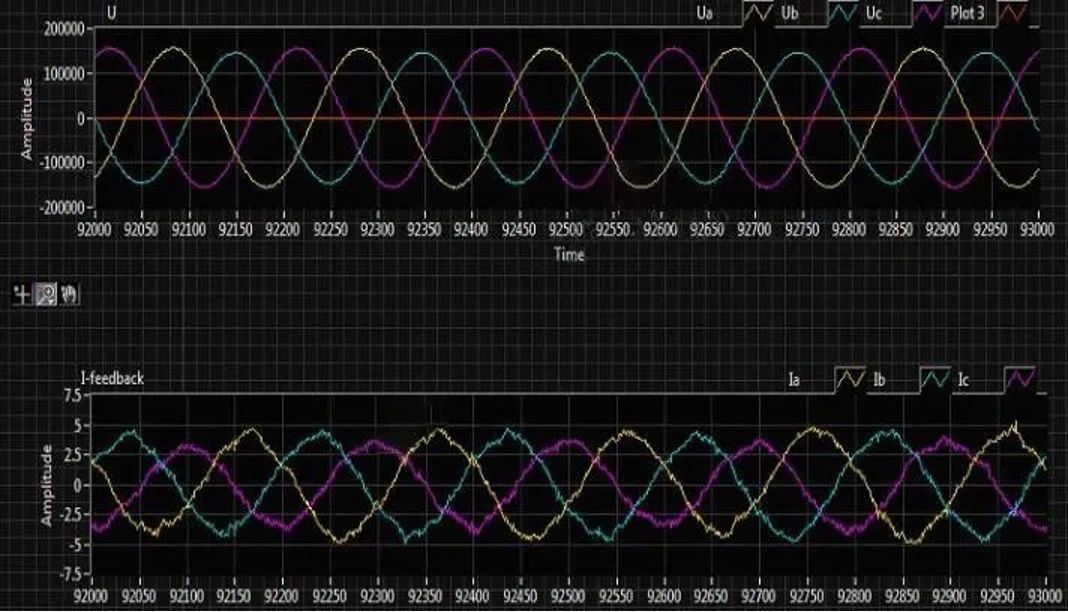

上圖的波形是測試微網不對稱故障對風電機組的影響實驗結果，在結果中可以看到有一相電壓幅值已低于其他兩相電壓，采樣的反饋電流也是三相不對稱，實驗表明風電機組在三相不對稱電壓下仍然能正常工作。

PRE源載一體機更多亮點

單機20kVA/3U，小體積大容量

同型號支持并機擴容

高精度（0.01%±0.05% F.S.）

高動態（3V/μs）

高帶寬（0.001-200Hz@450V）
