近年來，隨著社會基礎建設的加速，越來越多的電子器械、電池、電子部件被我們所使用。為了可以更加安全的使用它們，電氣絕緣評價的重要性可以說是重中之重了。如果這些設備沒有在電流流動部分與使用者接觸部分保持絕緣的話，可能會發生故障或動作不良等狀態，最嚴重的情況下，還可能會導致觸電或火災等事故。

綜上所述，可想而知在生產時進行各種各樣的評價試驗是有多么的重要！而最終通過各種試驗的電子機械才能被我們所使用。

絕緣評價試驗

通常情況下，絕緣評價試驗一般分為兩種。一種是絕緣耐力試驗，而第二種是絕緣特性試驗。

絕緣耐力試驗分為交流耐壓試驗、雷電脈沖試驗、直流耐壓試驗、開關脈沖試驗等。大多數的試驗都是能提供瞬態能量的類型，所以導致破壞的頻度也會比絕緣特性試驗要多。

絕緣特性試驗分為絕緣阻抗試驗、介質正切試驗、接地導通試驗、部分放電試驗等。大多數的情況下絕緣特性試驗給人的印象是監視被測試物本體的性能。與其說是像NOGO判定那樣的去進行判定，還不如說是觀察傾向的試驗。

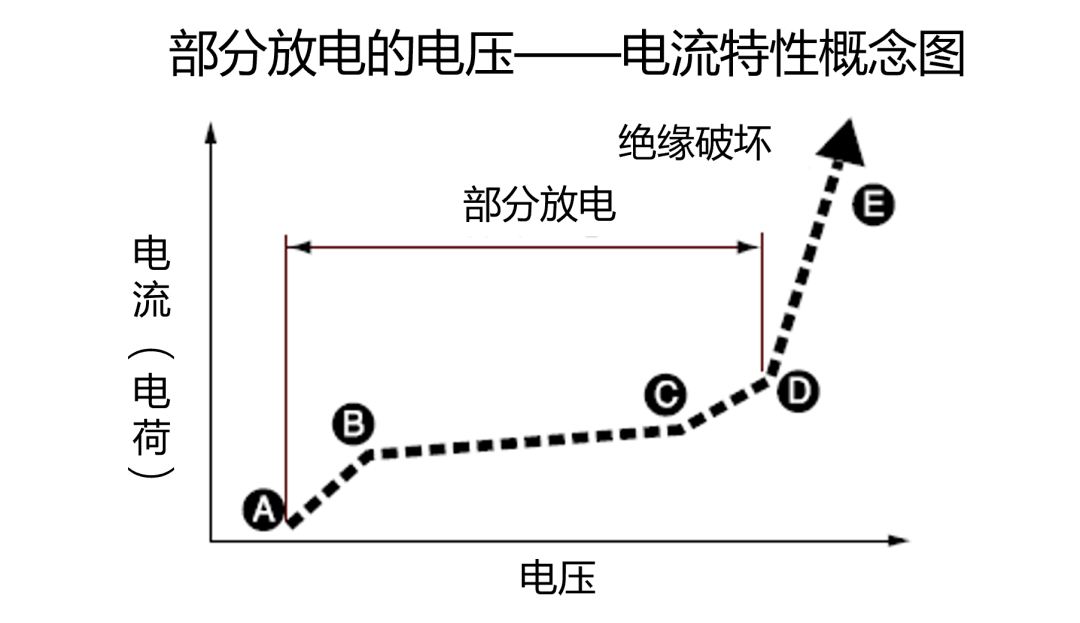

施加在絕緣材料上的電場變大并達到某個值后時，大電流會突然變?yōu)榱鲃?dòng)導體。在氣體與液體中，即使發生破壞，但是通過去除電壓后絕緣依舊會恢復。但是在固體中，一旦發生破壞即使是去除電壓后也無法恢復絕緣。而絕緣破壞時的電壓/試驗物的厚度被稱為絕緣破壞的強度或絕緣耐力。

耐電壓試驗

耐電壓試驗是對被測試物施加高電壓，根據電流值確認被測試物是否發生損壞的試驗。

特別是交流的耐電壓試驗，由于包括試驗管理在內都十分簡易，所以是一種在很多場合都會使用的絕緣評價試驗。

絕緣電阻試驗是對被測試物(絕緣物)施加直流電壓檢測流動電流值后，根據歐姆定律計算直流電阻值。

 以上兩種試驗都會在決定產品規格的絕緣性能的最后階段進行，但是也會有無法捕捉到絕緣材料的缺損、空隙、不均勻性或變質的情況。

根據規格書或技術基準中所示，作為判斷有否具有絕緣耐力的方法，在被測試物(絕緣物)上施加高電壓后，當流動的泄漏電流的值超過試驗基準的電流時，被視為絕緣破壞。

例：即使未被破壞，只要超過閾值電流值時就會判定為試驗FAIL(NG)。

而像電暈放電或脈沖電流擊穿等情況，即使在瞬間會有大量電流流動的情況，但是不會被視為絕緣破壞，而是會被作為試驗合格。

部分放電試驗的定義

部分放電是指對絕緣物施加電壓后，在其間的絕緣物中部分發生的放電。但不包括在電極之間完全橋接的放電。

與剛剛介紹到的耐電壓、絕緣電阻試驗不同，部分放電試驗更適合捕捉由于缺損、空隙而產生的部分放電量。由于部分放電會導致絕緣物逐漸劣化，最終導致絕緣破壞，所以部分放電試驗可以說是確認潛在絕緣劣化的試驗。

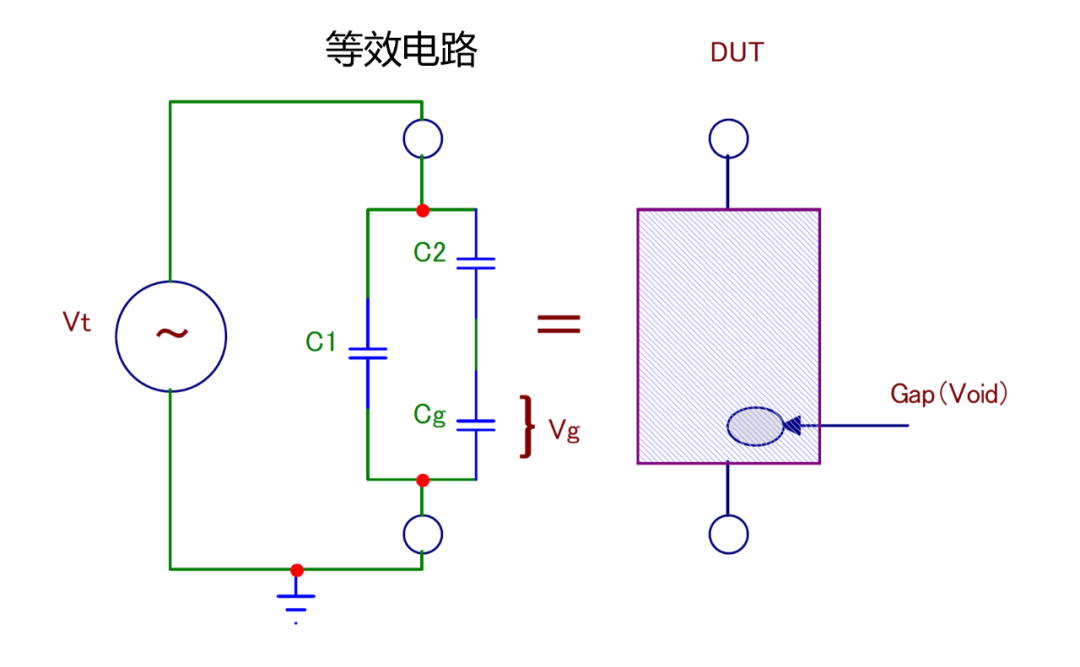

下圖為簡易的絕緣物等效電路的圖片形象。C1、C2、Cg為電容的集合體。

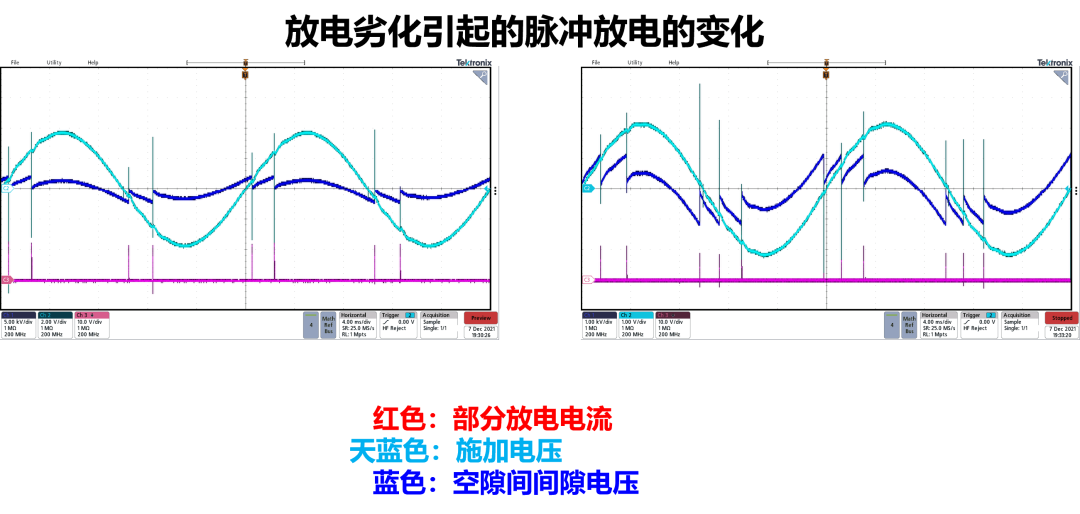

由于被測試物(絕緣物)中存在空隙，所以相對商用頻率的電壓波形相比，部分放電電流波形則呈現脈沖形狀。根據放電發生的頻率，空隙間的間隙電壓也會發生變化。隨著放電的劣化加劇，放電電流的波形也會逐漸增加，間隙電壓也會變大。
