眾所周知，示波器在電子、電力行業中的應用極為廣泛，使用場景也是五花八門。傳統示波器體型較大，重量也比較重，適合在實驗室這種環境中使用，外出時不方便攜帶。今天，圖圖給大家安利一款高性能便攜式示波器，滿足您的全時全場景使用需求。

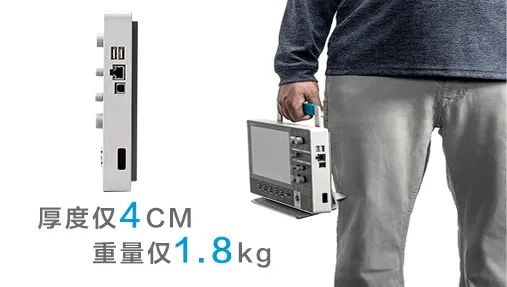

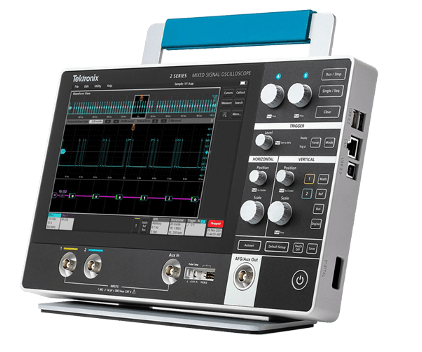

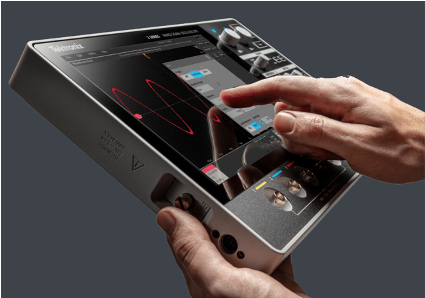

泰克2系列MSO混合信號示波器是一款厚度只有 4CM，重量?jī)H1.8KG，功能齊全的實時觸摸屏示波器，外形小巧、便攜，上手感覺就像一臺平板電腦。

無論您的測量挑戰要求您前往何處（工作臺、教室或者測試現場），都可輕松攜帶它。今天的圖圖小課堂就以該產品進行總線解碼，讓大家更清晰地了解泰克2系的實際應用場景，Anyway，正式開課~

示波器基礎概念

示波器的主要功能：精確地再現時間和電壓幅度的函數波形。用它可以即時地觀察電壓幅度相對時間的變化情況，從而獲得波形的質量信息，如幅度和頻率，波形，不同波形的時間和相位的關系。

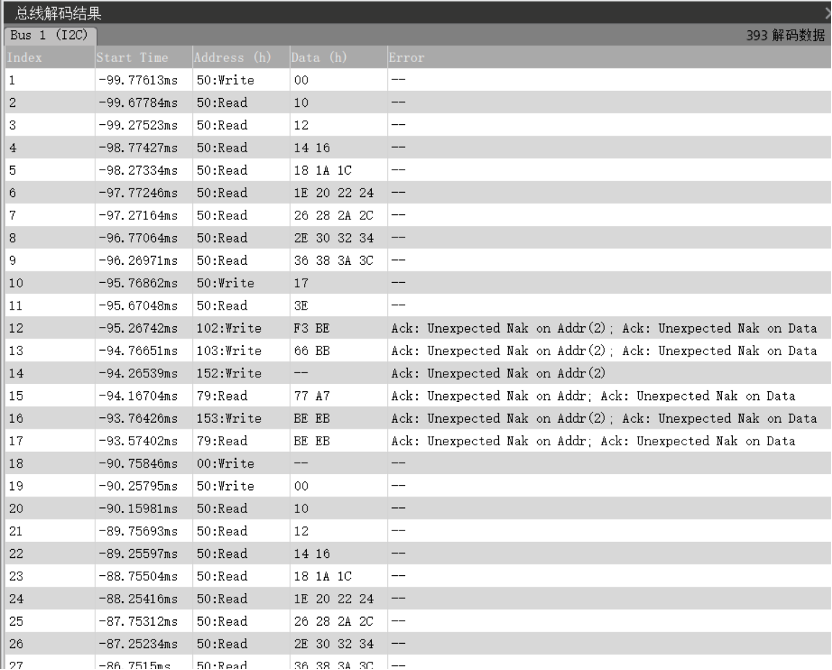

數據通信時,物理線路上傳輸?shù)男盘?hào)是由一系列高低電平組成的,這些高低電平攜帶了我們所需要的信息,在數據接收端,我們需要將這些物理電平按照原始的編碼規則進行解析,從而得到實際的物理信號，這個過程叫解碼。

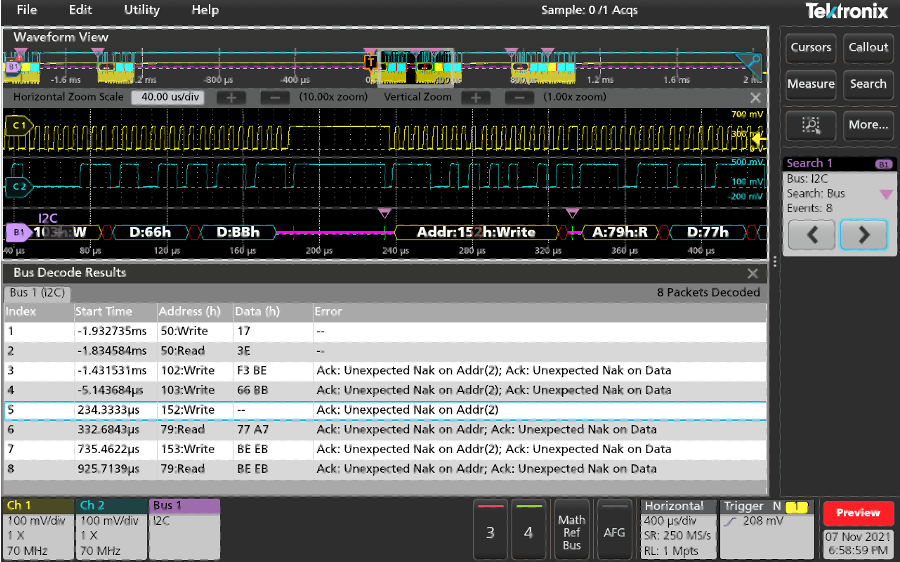

泰克2系列MSO混合信號示波器支持I2C、SPI、RS-232/422/485/UART、CAN、CAN FD、LIN 和 SENT多種解碼和分析。

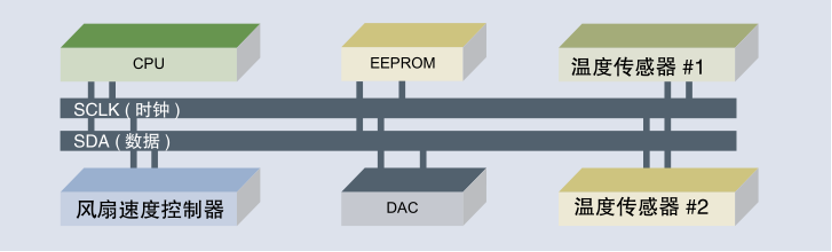

I2C 或“I squared C”是指集成電路間總線。它最初是飛利浦公司在 20 世紀 80 年代研制的，為把控制器連接到電視機上的外設芯片提供了一種低成本方式，但之后其已經發展成為嵌入式系統設備之間通信的一項全球標準。它采用簡單的兩線設計，廣泛用于領先芯片制造商生產的各種芯片中。
