AMETEK VTI 推出16通道高速隔離溫度/電壓數據采集儀-EX1401

日期:2023-07-10 09:11:01 分享:

微信掃一掃:分享

使用微信掃一掃


AMETEK VTI 品牌 EX1401是一款高速精準的16通道的溫度和電壓數據采集產品。EX1401具有行業領先的 20KSa/s/ch的采樣速率,每通道獨立的24位ADC,支持信號調節和獨立的冷端補償(CJC),通道間和對地均隔離,可提供精確穩定的熱電偶和電壓測量,適用于高采樣速率、高精度和需要多重電壓保護的測試應用。其支持多種供電方式,包括交流、直流和PoE類型,適用于幾乎所有的供電場合,具有獨立的數據記錄和并行數據流功能。

傳統數據采集儀通道間數據采集采用掃描的方式實現,掃描速度再快,難免還是會有延遲。而EX1401擁有16個通道,能夠精準測試溫度和電壓數據,每通道均采用獨立ADC,這就使得EX1401多通道間可以進行同步采集,不需要通過掃描的方式進行數據采集,極大的提高了采集速度。

01

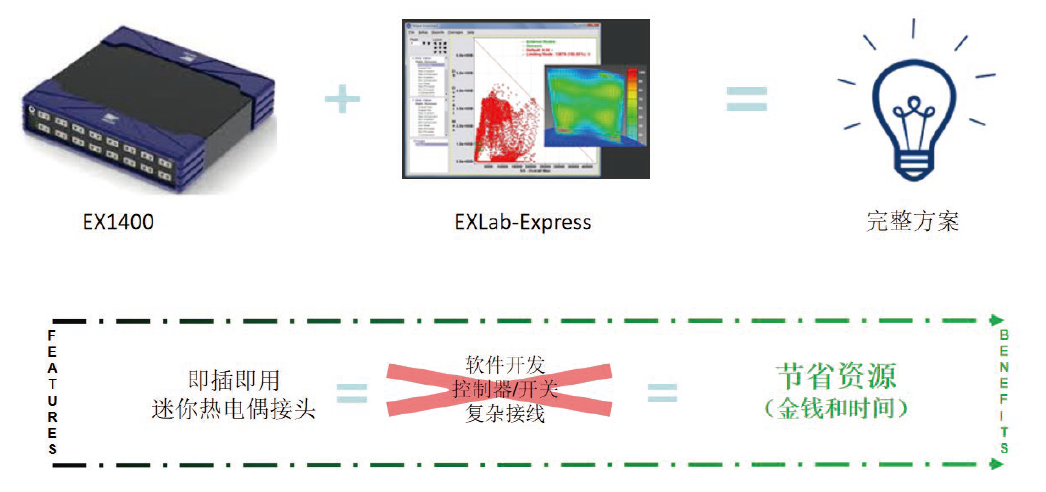

高速的一體化解決方案

EX1401是一體化的儀器,不需要額外配置控制器、機箱和開關模塊,也不需要復雜的接線,配合標準軟件,即可使用。高效率高性價比的儀器,降低了系統的成本,節省了系統安裝設置的時間。

EX1401具有行業領先的每通道20k samples/s 的采樣速率,適用于高采樣速率、高精度和需要多重電壓保護的測試應用。

02
獨立且隔離的通道

EX1401每個通道具有獨立的24位ADC,獨立的冷端補償(CJC),支持信號獨立調節和檢測,提供精準穩定的測試。

EX1401提供卓越的通道間隔離和通道對地的隔離,以匹配多種工作條件,在具有挑戰性的測量環境中,最大限度的保護儀器,同時確保測量的完整性。

03
冷端補償與儀器自檢

冷端補償是溫度測試系統重要部分。EX1401每個通道均配置專用的CJC傳感器,可實時測量金屬接觸點的真實冷端溫度,減少與機箱內溫度誤差,提供精確穩定的熱電偶(±0.20°C)和電壓測量,確保數據的準確性。

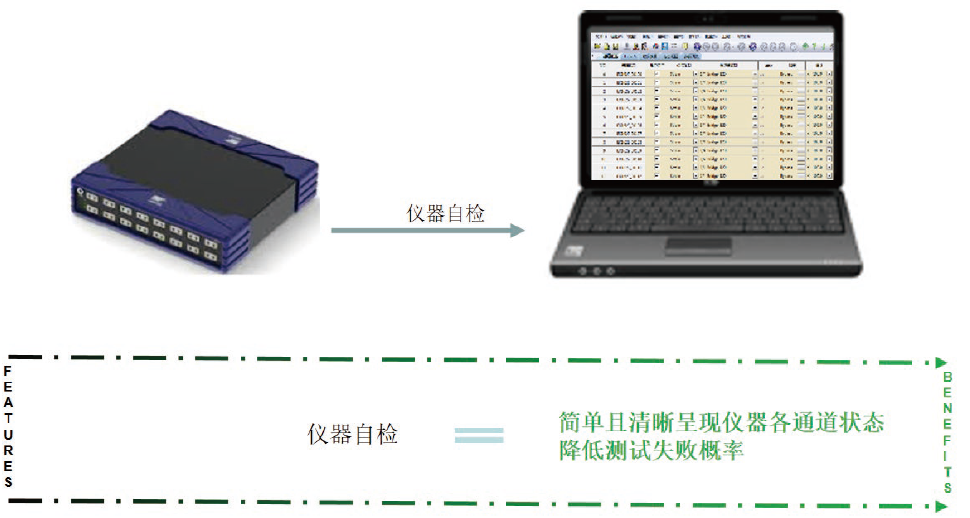

EX1401具有軟件控制的內置自檢功能,系統診斷包括板載處理器溫度和電壓測量等內容,完成系統診斷后將返回通過/失敗結果,以防止在儀器出現故障時依然進行測試。在檢測到傳感器斷開時,開放式熱電偶檢測(OTD)電路會通過LED給出連續的警示。OTD狀態可以在API應用程序中配置,且可設置激活 /取消激活任意通道。

03
冷端補償與儀器自檢

冷端補償是溫度測試系統重要部分。EX1401每個通道均配置專用的CJC傳感器,可實時測量金屬接觸點的真實冷端溫度,減少與機箱內溫度誤差,提供精確穩定的熱電偶(±0.20°C)和電壓測量,確保數據的準確性。

EX1401具有軟件控制的內置自檢功能,系統診斷包括板載處理器溫度和電壓測量等內容,完成系統診斷后將返回通過/失敗結果,以防止在儀器出現故障時依然進行測試。在檢測到傳感器斷開時,開放式熱電偶檢測(OTD)電路會通過LED給出連續的警示。OTD狀態可以在API應用程序中配置,且可設置激活 /取消激活任意通道。

05

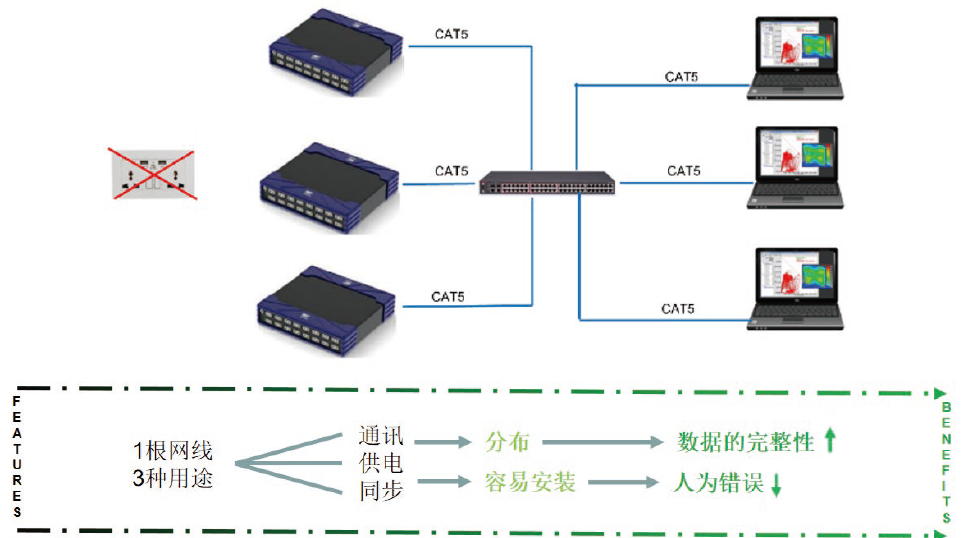

支持PoE供電的LXI儀器

EX1401作為LXI認證的設備,提供了靈活的局域網通信和控制功能,使用行業標準電纜將設備直接連接到網絡即可使用。多臺儀器可分布在非常接近測量點的位置,因此減少布線的長度,并最大限度地減少環境噪聲引起的誤差。所有測量數據都帶有IEEE-1588時間戳,典型精度<200nS,確保整個測試獲得的數據精密同步。

EX1401以太網供電功能(PoE)支持一根網線同時用于供電和數據采集,進一步簡化了系統結構。

06
強大易用的軟件

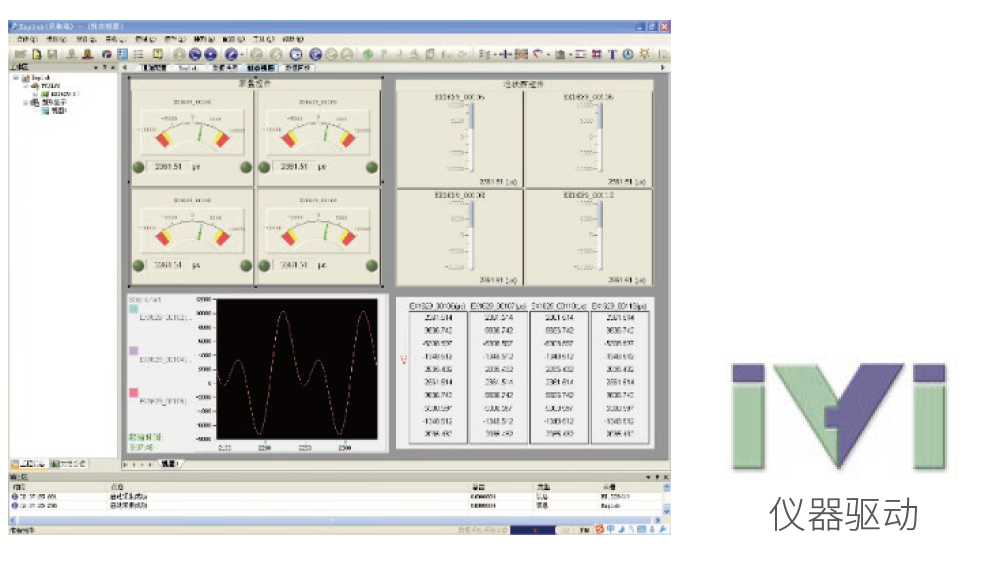

EX1401標配Exlab軟件,支持用戶遠程控制和數據監控,簡化了儀器配置、數據采集與顯示、數據存儲與調用,為用戶提供一個理想的數字化應用平臺。

EX1401支持全功能的網頁端控制,用戶可在瀏覽器輕松實現儀器的控制與監測。EX1401開放編程指令,支持用戶自行編輯軟件實現儀器控制和數據采集,其支持IVI驅動,簡化了編程過程。


07

典型應用

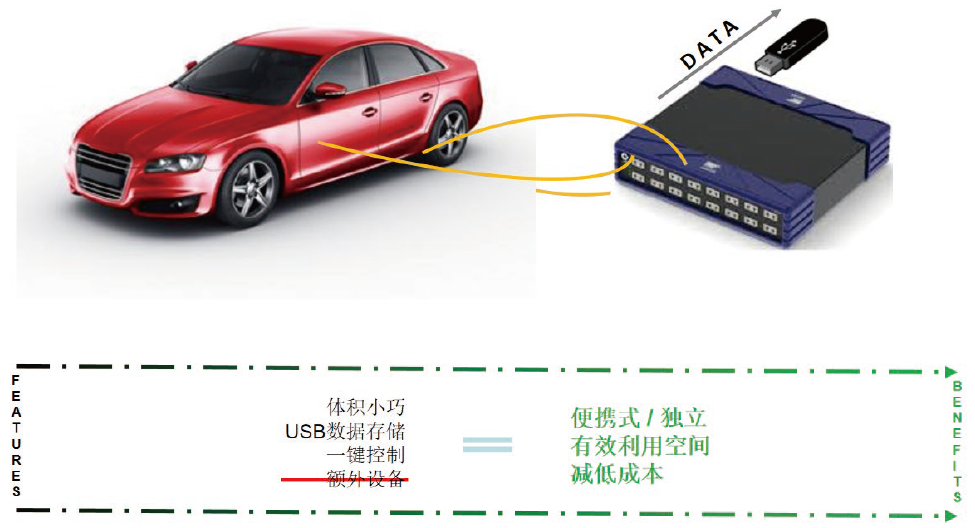

車載電子產品測試挑戰

● 車內測試空間有限,要求測試盡量簡單。

● 車載條件下供電不便,要求測試設備供電簡單。

● 測試通道數量較少。

EX1401方案優勢

● 體積小巧,通道密度高。

● 支持獨立運行,減少系統的成本。

● 單擊按鈕即可開始數據采集,簡化測試過程。


電池測試挑戰

● 測試產生共模噪聲,要求測試儀器通道隔離。

● 同時測試多個電池,需要數據同步。

● 需要采集電壓和溫度兩種類型參數。

EX1401方案優勢

● 16個通道間隔離,增加測試的可靠性。

● 測試數據具有時間戳,數據完全同步。

● 通道均可配置用以采集電壓或溫度。

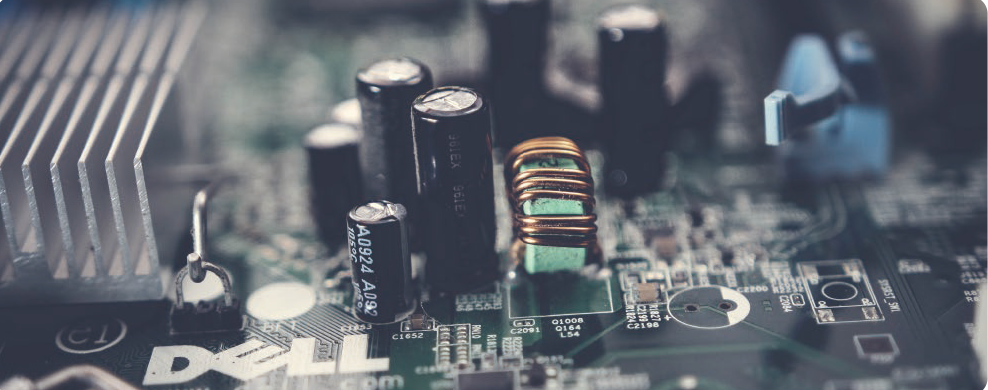

電子器件老化測試挑戰

● 實驗中有多個被測物。

● 采集速度要求高。

● 測試時間長,測試數據量大。

EX1401方案優勢

● 具有16個獨立且隔離的數據采集通道。

● 采集速度快,每通道20k samples/s。

● 支持測試數據分發和冗余存儲,確保數據完整。

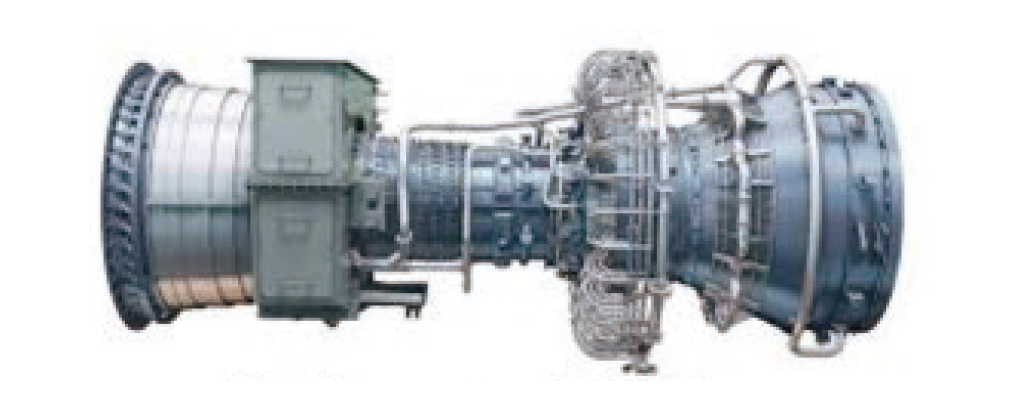

燃?xì)廨啓C(jī)測試挑戰

● 系統復雜,測試數據量大。

● 對設備穩定性要求高。

● 要求測試數據精準安全。

VTI方案優勢

● 儀器分布在測量點附近,減少布線,降低誤差。

● 儀器穩定,可靠性高。

● 支持?jǐn)?shù)據分發和備份功能,確保數據完整安全。
