■ 眼圖測量基礎知識

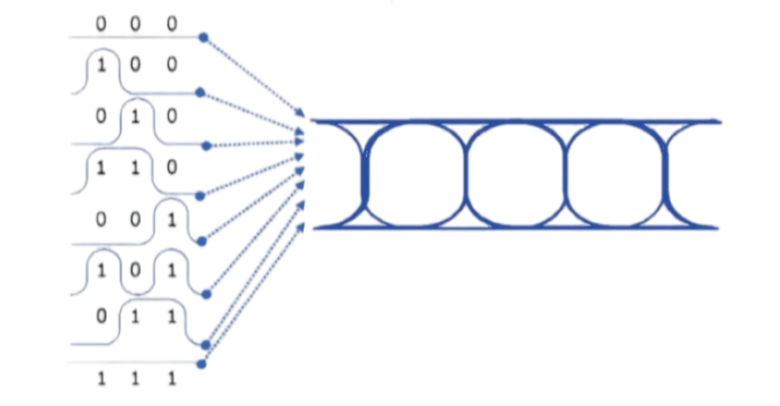

一系列數字信號在示波器上累積而顯示的圖形，其形狀類似于眼睛，故叫眼圖,是高速系統信號完整性分析的核心。

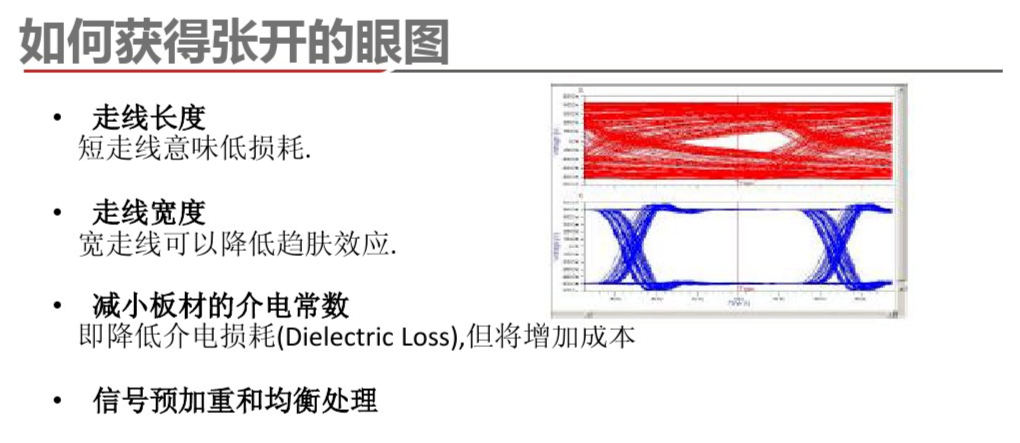

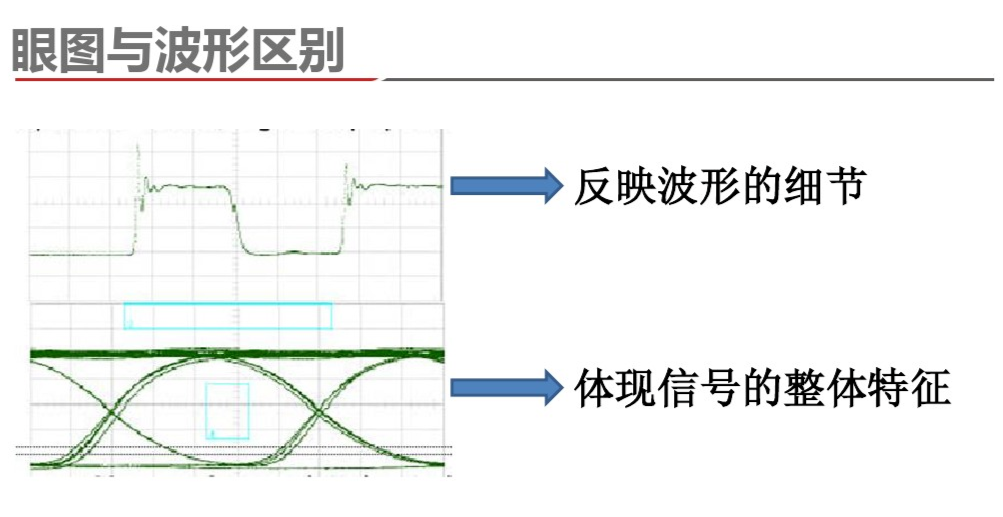

眼圖是一種快速、直觀地評估一個數字信號質量非常成功的方法。一個正確構建的眼圖應該包含從簡單的 101和 010 到對連續的長 0 序列后單獨的 1 和其它問題序列的每一個可能的位序列，所以眼圖往往可以看出系統設計中存在的問題。

眼圖顯示信號的參數信息 - 如系統帶寬等物理層所產生的影響，這將不顯示協議層或邏輯層的問題，如果一個邏輯 1在眼圖上是好的話，這并不表明該系統發送一個0事實，但是，如果該物理系統的邏輯 1在眼圖上失真的話，當邏輯 1 通過系統傳送到遠端的接收機就會錯誤的當作一個 0，這還應該是一個良好的眼圖。

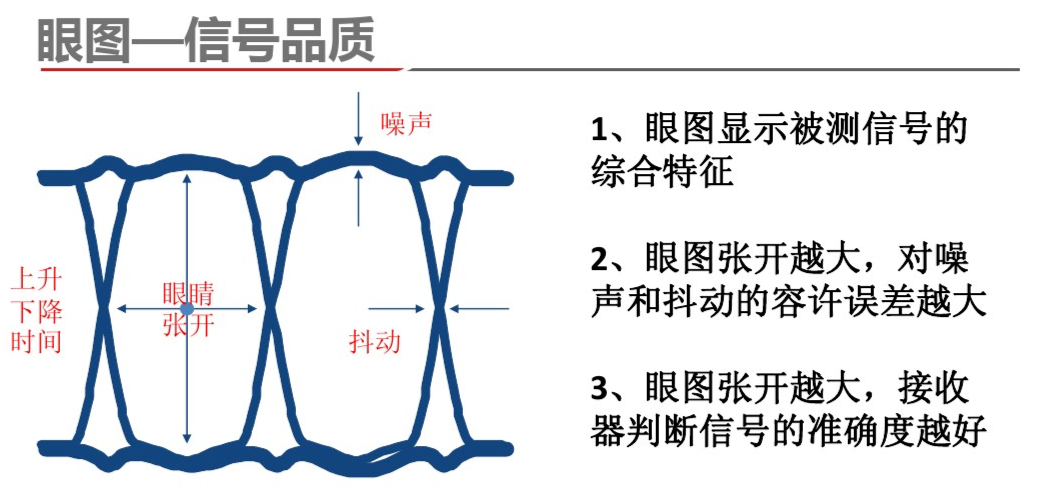

表征一個眼圖常見的方法是測量的上升時間、 下降時間、在眼圖中間交叉點的抖動、過沖，和許多描述眼圖行為其它數值。儀器通常提供自動測量，簡化和加快眼圖測量的任務。

■ 用示波器測試眼圖

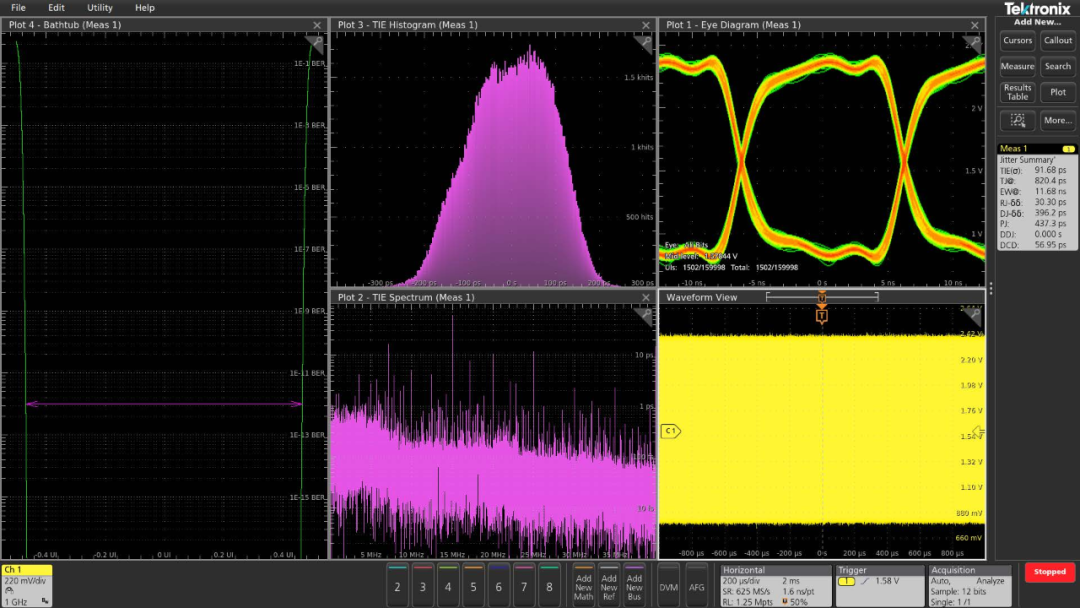

泰克MSO5B系列示波器無縫集成了DPOJET Essentials 抖動和眼圖分析軟件包，擴展了示波器功能，可以在一個單次實時采集中，在相鄰時鐘和數據周期上獲得測量數據。這使得可以測量關鍵的抖動和時序分析參數，例如時間間隔誤差和相位噪聲，幫助檢定可能的系統時序問題。

分析工具如時間趨勢圖和直方圖，可以迅速顯示測量結果怎樣隨時間變化，頻譜分析功能則可以迅速顯示抖動源和調制源精確的頻率和幅度。

選項 5-DJA 增加了額外的抖動分析功能，有助于更好地檢定器件性能。31 種新增測量功能提供了完善的抖動和眼圖分析和抖動分離算法，可以發現當今高速串行設計、數字設計

和通信系統設計中的信號完整性問題，以及相關的問題根源。選項 5-DJA 還提供眼圖模板測試，支持自動實現通過/不通過測試。

測量功能包括：

測量：    抖動摘要、TJ@BER、RJ- δδ、DJ- δδ、PJ、RJ、DJ、DDJ、DCD、SRJ、J2、J9、NPJ、F/2、F/4、F/8、眼圖高度、眼圖高度@BER、眼圖寬度、眼圖寬度@BER、眼高幅度、眼低幅度、Q 因數、高位、低位、位幅度、DC 共模、AC 共模（峰峰值）、差分交點、T/nT 比、SSC 頻率方差、SSC調制速率。

測量示圖：眼圖和抖動浴盆曲線

快速眼圖渲染：顯示定義眼圖邊界的單位間隔 (UI) 以及用戶指定的眼圖周圍 UI 數量，以增加視覺效果

完整眼圖渲染：顯示所有有效的單位間隔 (UI)

測量限制：測量值的用戶可定義限制的通過/不通過測試。針對事件發生測量值故障事件的行動，包括保存屏幕捕獲、保存波形、系統請求 (SRQ) 和停止采集。

眼圖模板測試：具有模板自動調整功能的自動模板通過/不通過測試。

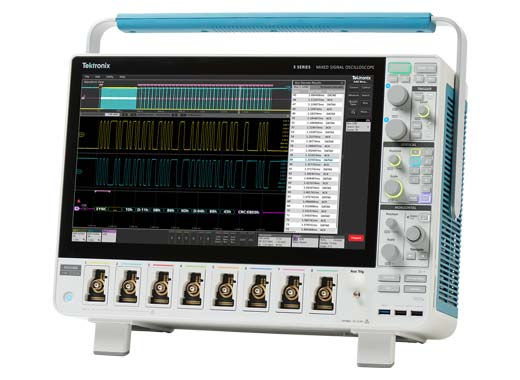

■ 示波器推薦

● 觸摸屏用戶界面，15.6英寸高清顯示器

● 12bit的ADC，最高可達16bit

● 最高2GHz帶寬，500M存儲深度，放大精細的信號細節

● 可選Win10系統，使用更方便
