上期小圖給大家介紹了什么是抖動？

有很多小伙伴在后臺私信小圖

那如何進行抖動測量以及

現在有哪些測量設備能做到抖動？

莫著急 現在小圖來給大家答疑解惑！

01
如何進行抖動測量？

由于所有已知信號包含具有隨機成分的抖動，因此必須采用統計手段，正確檢定抖動。某些常用的手段包括：

• 中間值

時鐘周期的算術平均值或平均值是標稱周期。這是頻率計數器將測量的頻率的倒數。TIE 的平均值在理論上是零，盡管根據采用的測量技術，可能會有少量的殘余值。標準偏差：標準偏差用希臘字母 sigma.(s) 表示，用來測量從平均值變化的平均量。標準偏差在描述高斯過程中特別有用，因?yàn)楦咚狗植纪耆峭ㄟ^平均值和標準偏差規定的。

• 最大值、最小值和峰峰值

最大值和最小值一般指測量間隔過程中實際觀察到的值，峰峰值則是最大值與最小值之差。應明智地使用這些指標。對確定性信號，即使在相對較短的測量間隔之后，這些值仍可能會等于實際值。但對具有高斯分布的隨機信號，理論上最大值和最小值沒有限制，因此觀察到的峰峰值一般會隨著時間推移而增長。為此，應與樣本總量及分布類型的某些知識一起使用峰峰值。

• 樣本總量

樣本總量是統計數據集中包括的各個觀察的總數。在隨機過程中，樣本總量高可以直觀地提供更高的置信度，保證測量結果的復現度。如果已知分布特點或可以估計分布特點，可以計算把測量不確定性降低到希望點以下所需的樣本總量。

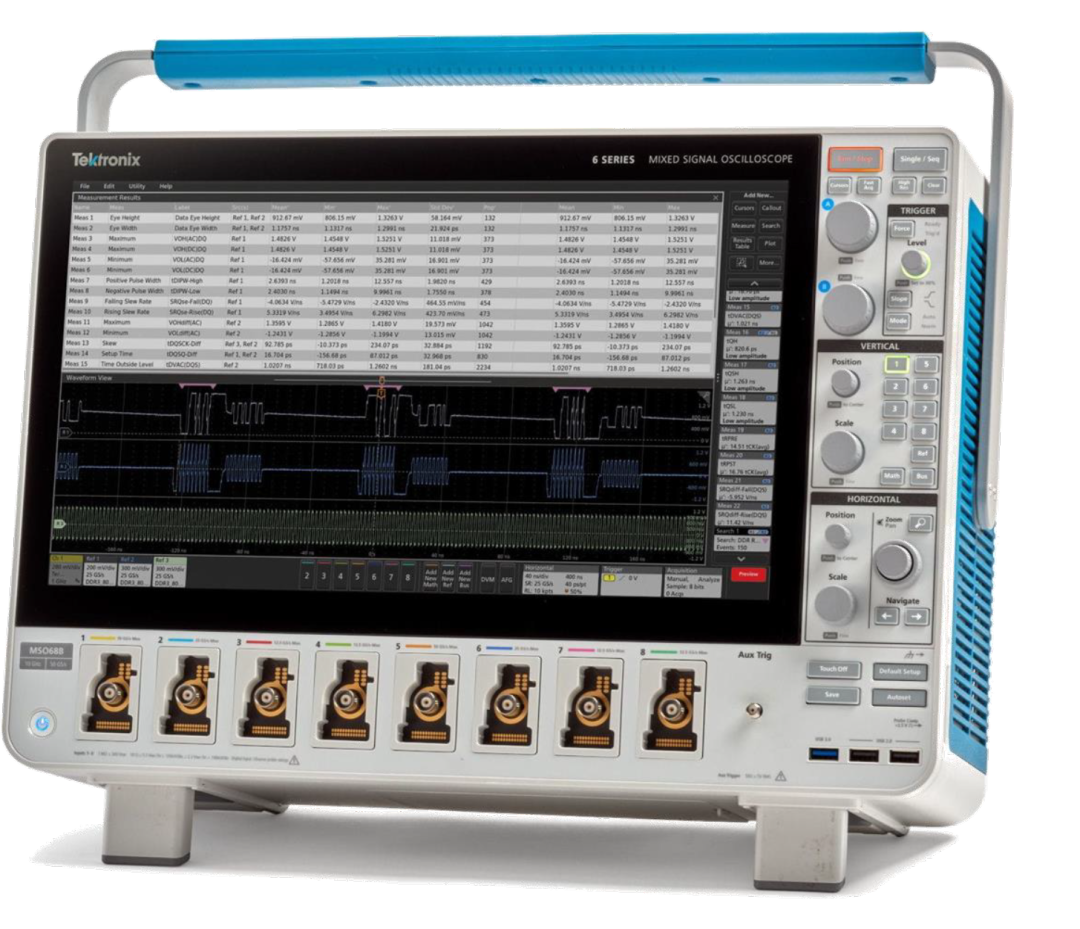

泰克MSO5B/6B系列無縫集成了 DPOJET Essentials 抖動和眼圖分析軟件包，擴展了示波器功能，可以在一個單次實時采集中，在相鄰時鐘和數據周期上獲得測量數據。這使得可以測量關鍵的抖動和時序分析參數，例如時間間隔誤差和相位噪聲，幫助檢定可能的系統時序問題。

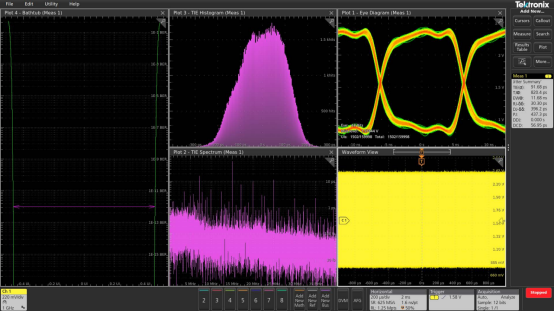

分析工具如時間趨勢圖和直方圖，可以迅速顯示測量結果怎樣隨時間變化，頻譜分析功能則可以迅速顯示抖動源和調制源精確的頻率和幅度。

選項 5-DJA/6-DJA 增加了額外的抖動分析功能，有助于更好地檢定器件性能。31 種新增測量功能提供了完善的抖動和眼圖分析和抖動分離算法，可以發現當今高速串行設計、數字設計和通信系統設計中的信號完整性問題，以及相關的問題根源。選項 5-DJA/6-DJA 還提供眼圖模板測試，支持自動實現通過/不通過測試。

獨有的 “ 抖動匯總 ” 讓您可以在幾秒種內全面查看器件性能。
