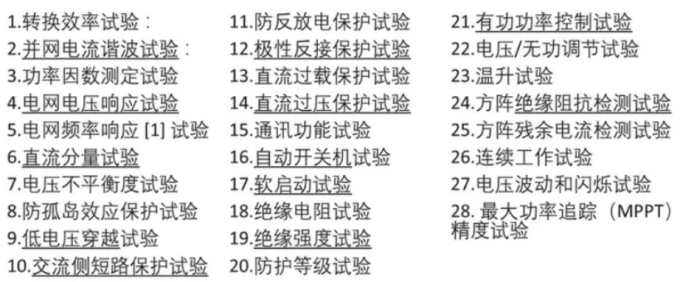

逆變器測試項目

逆變器并網測試方法

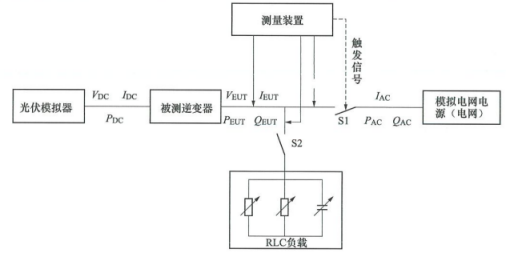

1.傳統測量電路

2.優化電路

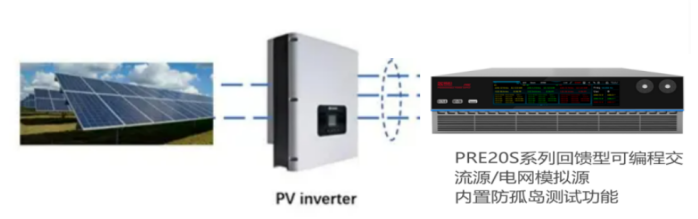

PRE20S系列電網模擬器=電網模擬器+功率分析儀+RLC負載箱，一款機器即可進行并網測試。

逆變器效率測試方法

逆變器最重要的指標就是MPPT效率。

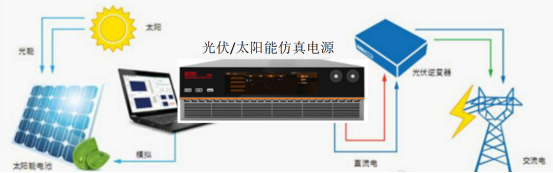

因此，您需要一款光伏模擬源，快速模擬不同日照、溫度、材料的法規波形的光伏模擬源。

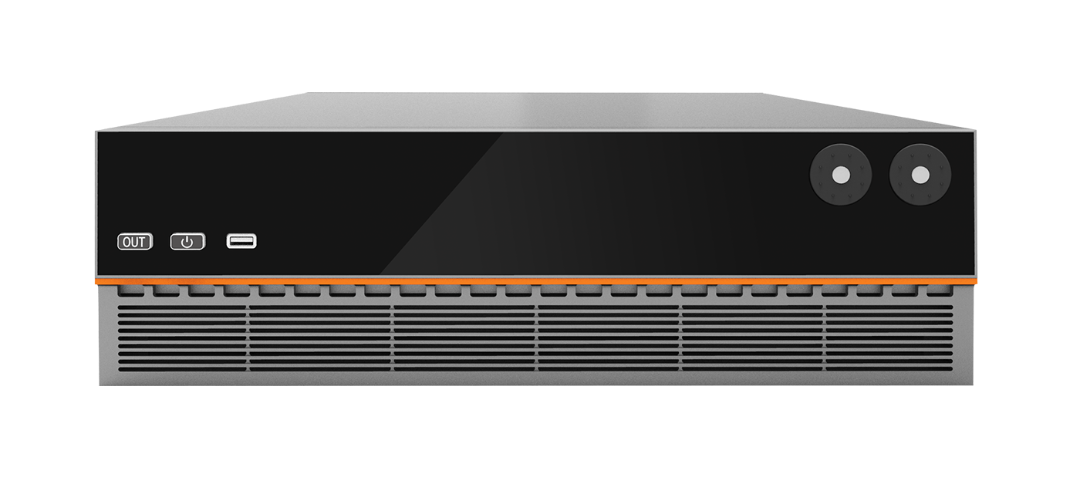

PRD系列雙向可編程直流電源是一款具有源載功能、自動兩象限運行、能吸收被測試設備能量回饋的電源，最高精度可達萬分之二。廣泛應用于光伏逆變器、儲能變流器、光伏/儲能混合式逆變器系統測試中太陽能電池板模擬、儲能電池/電容模擬等場合。也適用于新能源汽車雙向車載充電器、DC/AC電機驅動器、雙向直流變換器模擬電池測試等場合。

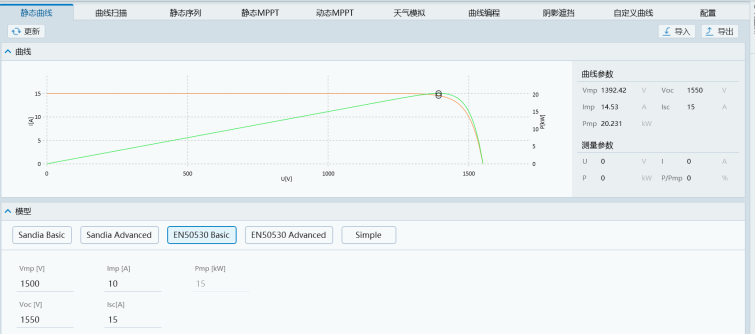

1、光伏輸出特性曲線——多峰值曲線

模擬多峰值曲線的意義

PRD系列 輕松模擬局部陰影條件下的輸出特性曲線

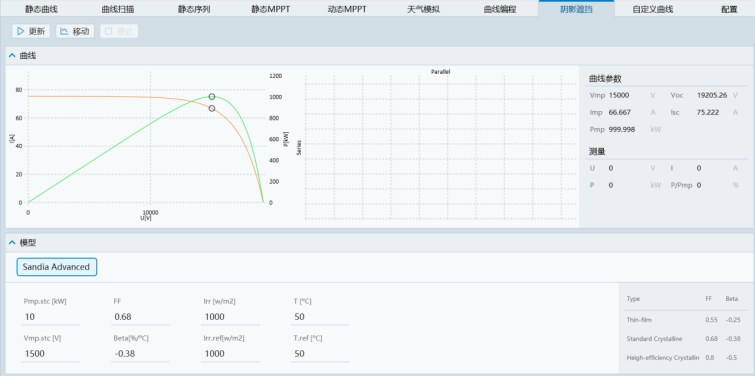

在局部陰影條件下，光伏陣列內阻的非線性特性會更加復雜，導致需要驗證MPPT算法的用戶需要建立復雜的光伏陣列仿真。標配的光伏模擬軟件除曲線編輯外，還提供云遮動態模擬功能，僅需幾步簡單設置即可模擬局部陰影條件下的多峰值等輸出特性曲線。用戶可選擇太陽能電池板的串并聯數來改變PV 曲線圖的相關參數大小，編輯云遮的不同光照強度，移動變化，用以追蹤不同情況下的最大功率點。與客戶自建仿真模型或使用其它光伏模擬器相比簡化了測試步驟，節約了測試時間，提高了測試效率。

陰影遮擋編輯界面

靜態曲線編輯界面

2、轉換效率測試&MPPT測試

PRD系列標配軟件形成太陽能光伏模擬器，可設置光照及溫度參數實現光伏IV曲線輸出模擬，完成EN50530等五種標準法規測試，也可完成光伏陣列的陰影遮蔽模擬。光伏優化器后端可以用PRE20S系列模擬電網輸出。

3、并網法規測試

滿足低電壓穿越，相位跳變，頻率變動、諧波注入等并網法規測試。

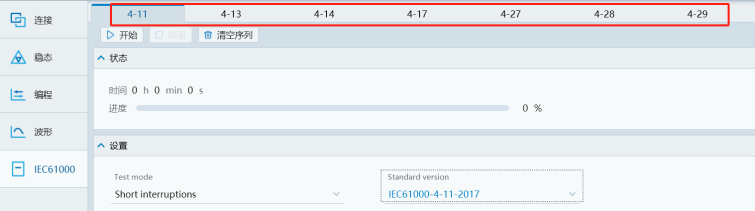

內置IEC61000-4-11/4-13/4-14/4-28等法規波形，可直接調用。

想要更多詳細資料，歡迎前來咨詢?nèi)請D科技！
