模擬量控制功能

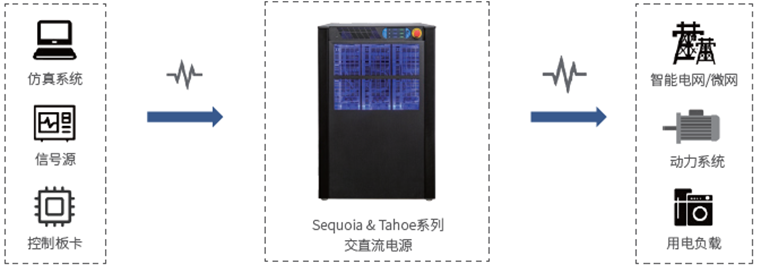

智能微電網等研究中，電網模擬器作為核心聯結設備，通過調整其輸出可以模擬真實電網上各種偶發事件，觀察和評判掛載的各種設備的應對行為，以便進行相應的改進。這要求電網模擬器具有強大的電壓和頻率控制能力，支持能量的雙向流動，靈活實時地接受外部指令控制等能力。

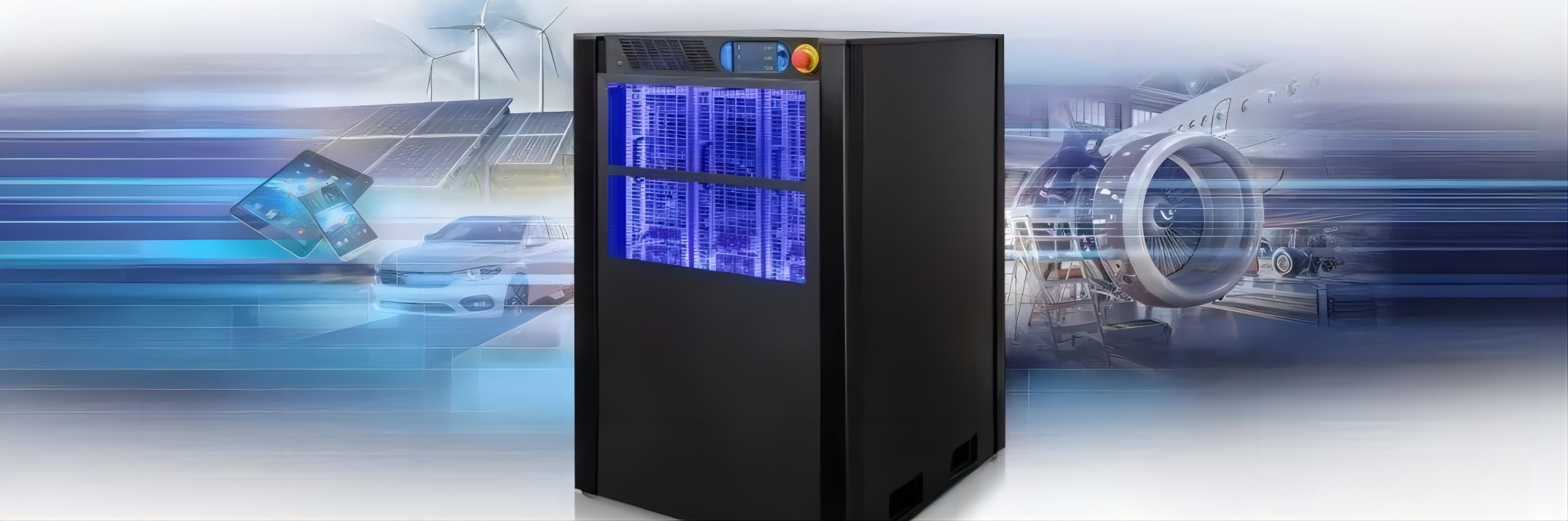

Sequoia系列產品是四象限源載模擬器，具有電源模式，電網模擬器模式和電子負載模式，精準穩定，功能豐富。Sequoia系列產品標配多種數字通信接口并支持模擬量控制功能，可將外部的模擬量信號等比例放大，提供實時的功率輸入輸出，完美應對測試要求。
模擬量控制接口
Sequoia系列產品的模擬量控制接口位于機箱的后面板，標識為“EXT ANLG”，是一個15Pin的端子。不同Pin腳輸入輸出模擬量，可實現儀器的設置和監測功能。

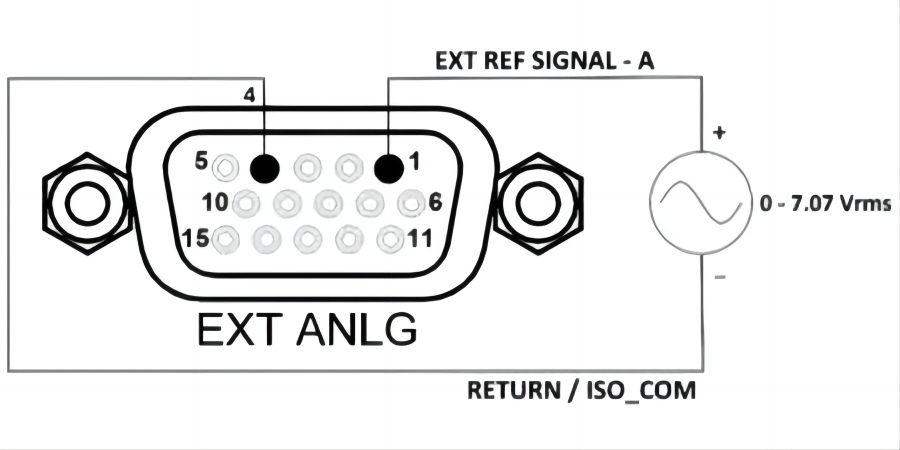

#交流信號控制A相輸出
#A相電壓輸出監測
模擬量控制的儀器設置

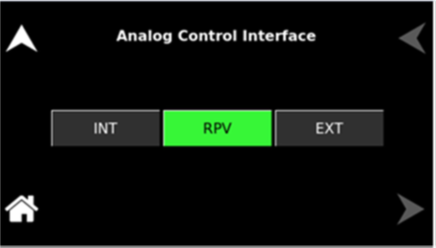

#電源模式控制界面

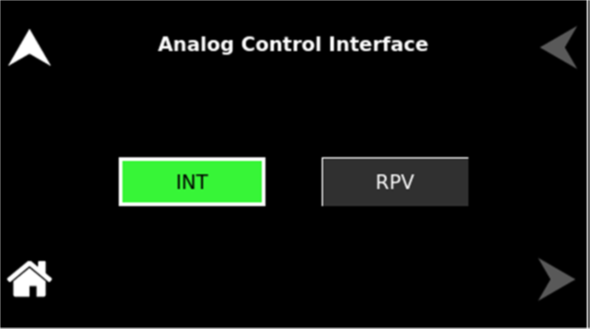

#負載模式控制界面
Sequoia系列產品可設置輸入輸出的控制基準，默認為INT類型。
INT：內部控制器確定輸入輸出的波形和幅度。
RPV：外部模擬信號確定輸入輸出的幅值，內部控制器確定波形。
EXT：外部控制器確定輸出的波形和幅度。模擬量的直流范圍為2.5VDC至10VDC，交流范圍1.77VAC至7.07VAC，16Hz至5kHz（選件）。電子負載模式下不支持EXT選項。
模擬量控制實測案例

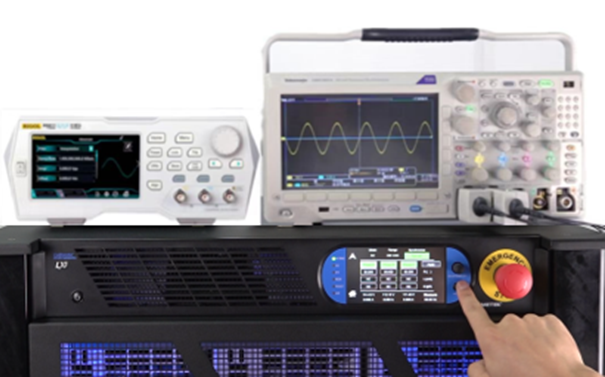

信號源: RIGOL信號發生器 DG812
示波器: 泰克示波器 MSO54B
實測產品: SQ0045C1D1
產品設置: 電源模式，交流輸出，333V量程，波形基準為EXT類型
1
50Hz正弦波穩態測試
設置模擬量為4.88VRMS/50.0Hz正弦波。根據計算，輸出電壓：4.88*333/7.07≈230VRMS。測試結果：模擬量電壓4.78VRMS。Sequoia系列產品輸出電壓231.2VRMS，頻率50.01Hz，時延均值31.39us。
2

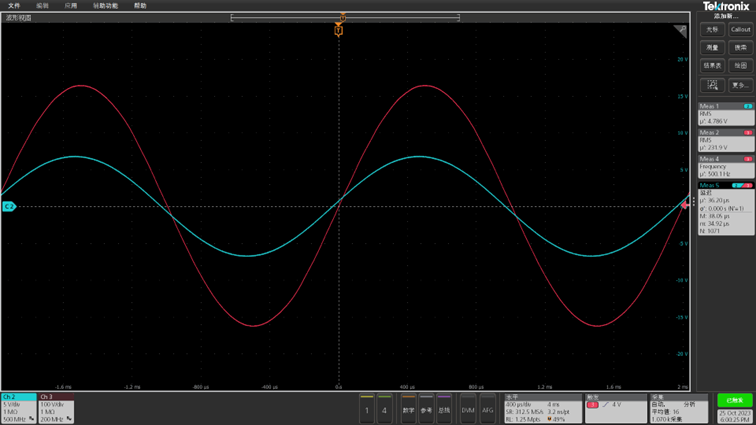

500Hz正弦波穩態測試
設置模擬量為4.88VRMS/500.0Hz正弦波。根據計算，輸出電壓：4.88*333/7.07≈230VRMS。測試結果：模擬量電壓4.78VRMS。Sequoia系列產品輸出電壓231.2VRMS，頻率500.0Hz，時延均值36.20us。
3

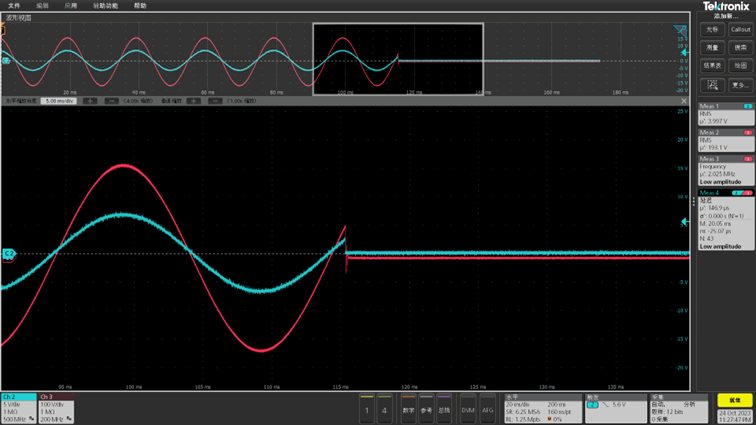

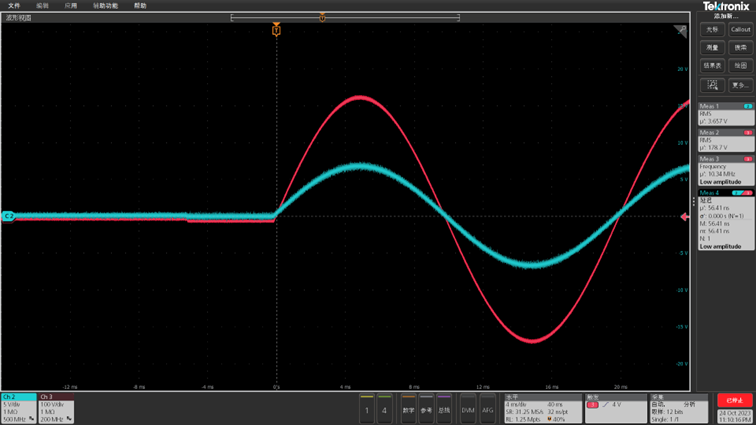

50Hz正弦波瞬態啟動和關閉測試
模擬量啟動和關閉時，Sequoia系列產品輸出即時跟隨模擬量的變化而變化。
4

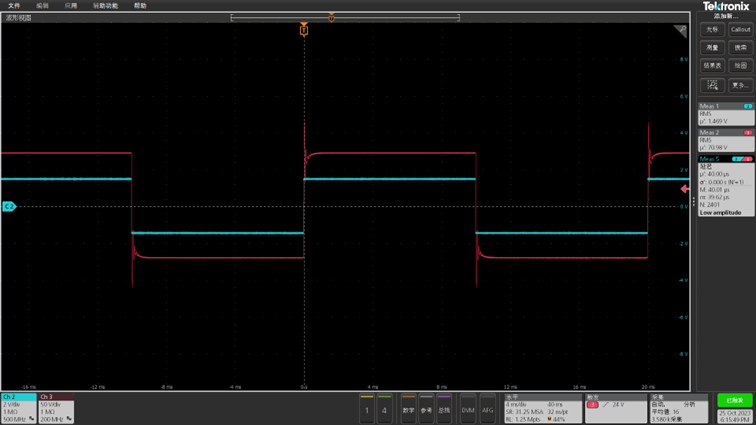

50Hz方波穩態測試
設置模擬量為50Hz方波，Sequoia系列產品輸出即時跟隨模擬量的變化而變化，時延均值40.00us。
本文綜述
AMETEK Sequoia系列產品的模擬量控制功能強大，延時短，精度高，配合自定義模擬量或仿真軟件可組成穩定可靠的自動化系統，滿足科學研究及理論驗證的需要。
