很多人對于光伏發電系統并網、離網之間區分不清，更別說光伏發電系統還分好幾種了。今天，小圖給大家科普一下。根據不同的應用場合，太陽能光伏發電系統一般分為并網發電系統、離網發電系統、并離網儲能系統、并網儲能系統和多種能源混合微網系統等五種系統。

并網發電系統

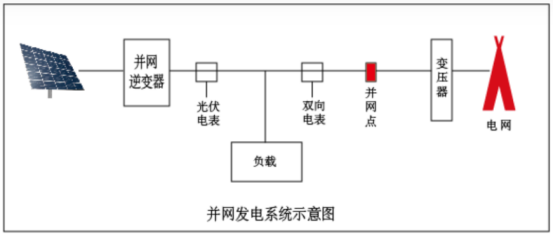

光伏并網系統由組件、并網逆變器、光伏電表、負載、雙向電表、并網柜和電網組成，光伏組件由光照產生直流電經過逆變器轉換成交流電供給負載和送入電網。

并網光伏系統主要有兩種上網模式，一個是“自發自用、余電上網”，另一個是“全額上網”。

一般分布式光伏發電系統主要采用“自發自用、余電上網”模式，太陽能電池產生的電優先給負載，當負載用不完后，多余的電送入電網，當供給負載電量不夠時，電網和光伏系統可以同時給負載供電。

離網發電系統

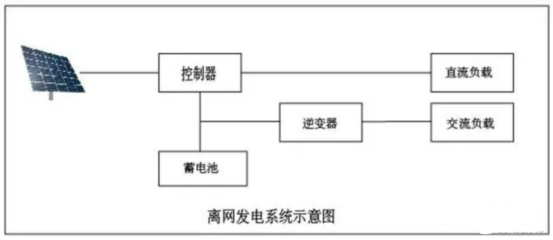

離網光伏發電系統，不依賴電網而獨立運行，一般應用于偏僻山區、無電區、海島、通訊基站和路燈等。系統一般由光伏組件、太陽能控制器、逆變器、蓄電池、負載等構成。離網發電系統在有光照的情況下將太陽能轉換為電能，通過太陽能控制逆變一體機給負載供電，同時給蓄電池充電；在無光照時，由蓄電池通過逆變器給交流負載供電。針對無電網地區或經常停電地區，實用性很強。

并離網儲能系統

并離網光伏發電系統廣泛應用于經常停電，或者光伏自發自用不能余電上網、自用電價比上網電價貴很多、波峰電價比波谷電價貴很多的場所。

系統由光伏組件、太陽能并離網一體機、蓄電池、負載等構成。光伏方陣在有光照的情況下將太陽能轉換為電能，通過太陽能控制逆變一體機給負載供電，同時給蓄電池充電；在無光照時，由蓄電池給太陽能控制逆變一體機供電，再給交流負載供電。

該系統相比并網發電系統，增加了充放電控制器和蓄電池，在電網停電時，光伏系統還可以繼續工作，逆變器可以切換成離網工作模式，給負載供電。

光伏并網儲能系統

并網儲能光伏發電系統，能夠存儲多余的發電量，提高自發自用的比例。

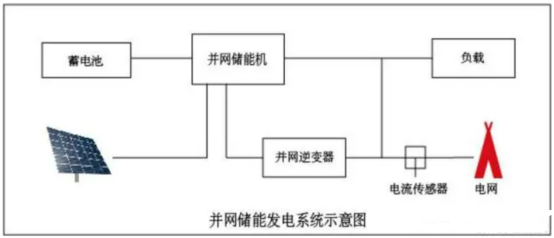

系統由光伏組件、太陽能控制器、蓄電池、并網逆變器、電流檢測裝置、負載等構成。當太陽能功率小于負載功率時，系統由太陽能和電網一起供電，當太陽能功率大于負載功率時，太陽能一部分給負載供電，一部分通過控制器將用不完的電儲存起來。

微網系統

微電網（Micro-Grid），是一種新型網結構，由分布式電源、負荷、儲能系統和控制裝置構成的配電網絡?？蓪⒎稚⒛茉淳偷剞D換為電能，然后就近供給本地負載。微電網是一個能夠實現自我控制、保護和管理的自治系統，既可以與外部電網并網運行，也可以孤立運行。

微電網是將多種類型的分布式電源有效組合在一起，實現多種能源互補，提高能源利用率。能夠充分促進分布式電源與可再生能源的大規模接入，實現對負荷多種能源形式的高可靠供給，是實現主動式配電網的一種有效方式，是傳統電網向智能電網過渡。

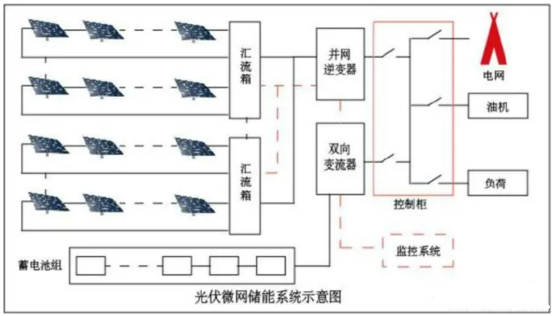

微網系統由光伏組件、并網逆變器、PCS雙向變流器、智能切換開關、蓄電池、發電機、負載等構成。光伏組件在有光照的情況下將太陽能轉換為電能，通過逆變器給負載供電，同時通過PCS雙向變流器給蓄電池組充電；在無光照時，由蓄電池通過PCS雙向變流器向負載供電。

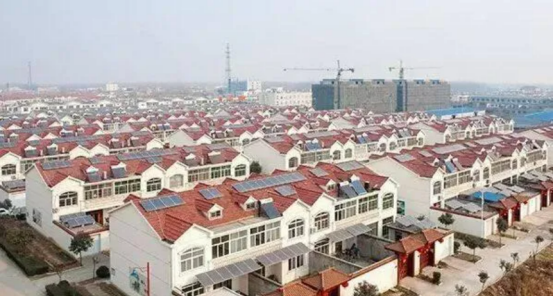

以上就是光伏發電的五種系統了，目前我們經常接觸到的就是光伏并網系統，國家發布的并網新政策已經明確表示，家庭光伏電站免費并網，分布式光伏發電系統，一度電國家補貼0.37元，補貼20年，自己用電不花錢，多余的電還可以賣給電力公司。

從投資的長遠角度，按家庭光伏電站25年的使用壽命計算，6-8年可以收回成本，剩下的十幾年就是純收益了，不失為一個優秀的投資項目。
