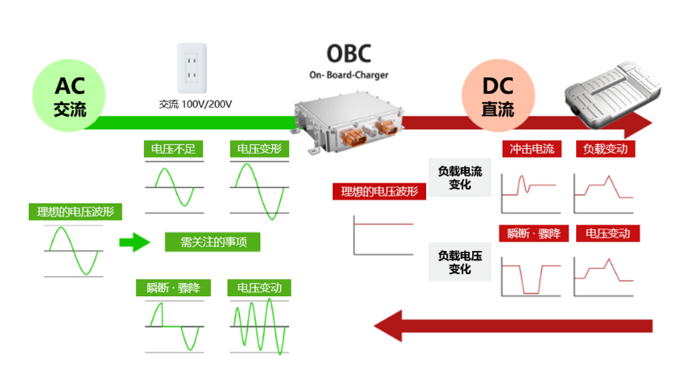

OBC（ON-board Charger）車載充電器是將家用插座等的交流（AC）轉換為直流（DC），然后對電池進行充電的車載電器元件。近年來，車載充電器不僅可對應V2H模式，可應用于休閑以及災害時用電源，還出現了與接線盒等其他組件集成的模塊類型。對車載充電器的要求為在 AC 側即使發生電壓不足、電壓變形、瞬斷或驟降、電壓變動的情況下時也能正常工作。并且還要求可對DC側提供穩定的電力供給、對其他車載電器元器件的電壓·電流變化具有耐性。

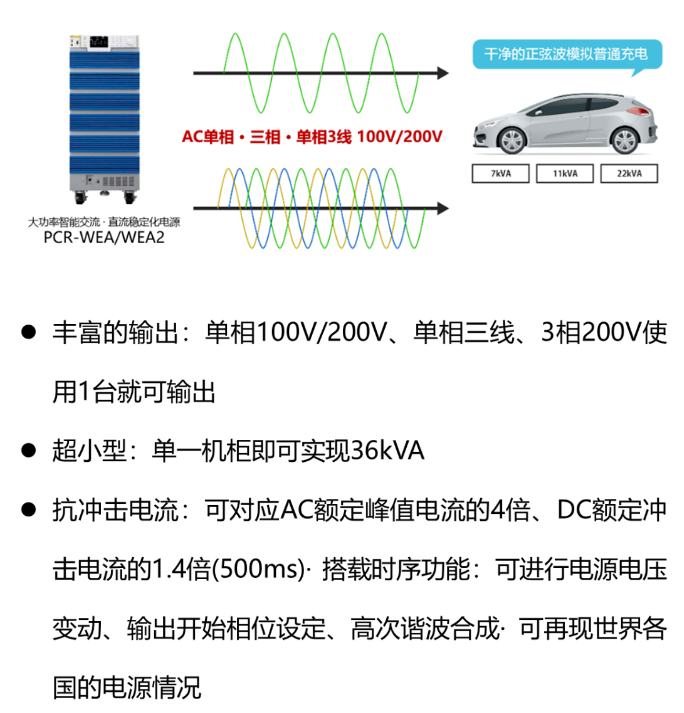

車載充電器的AC側評估對于車載充電器的AC側評估，可以使用菊水的大功率智能交流·直流穩定化電源PCR-WEA/WEA2系列。通常情況下，車載充電器的規格為單相100V.單相三線200V·三相200V，其容量為7kVA-11kVA-22kVA.使用PCR-WEA/WEA2系列與以往型號相對比，尺寸只有以往型號的六分之一，但是卻可以輸出36kVA的大容量。其頻率也可以設定最大5kHz，從而可以再現世界各國的電源情況。另外，PCR-WEA/WEA2系列還具備了可抗沖擊電流的能力，AC峰值電流是流動額定值的4倍、DC沖擊電流是流動額定值1.4倍，可保持500ms。

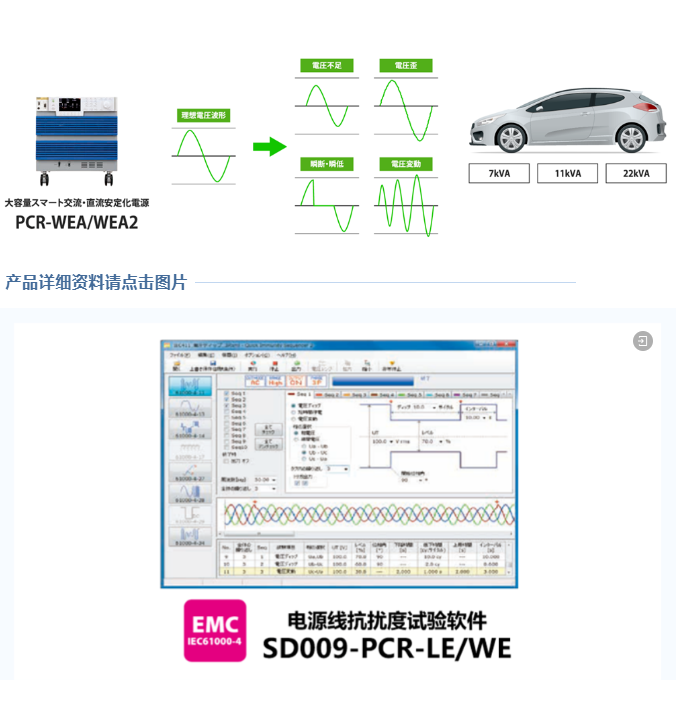

PCR-WEA/WEA2系列具備了豐富的時序功能，除了可以再現AC側發生的電壓不足、電壓變形、瞬斷或驟降、電壓變動等現象，還可以制作Max40次的高次諧波合成波形。另外，因?yàn)榭梢栽O(shè)置輸出開始時的相位，所以也可以制作開始相位90度與270度等對車載充電器來說很嚴格的輸入波形。除此以外，還可進行電源變動的國際標準IEC61000-4-11與IEC61000-4-28、IEC61000-4-34的試驗。

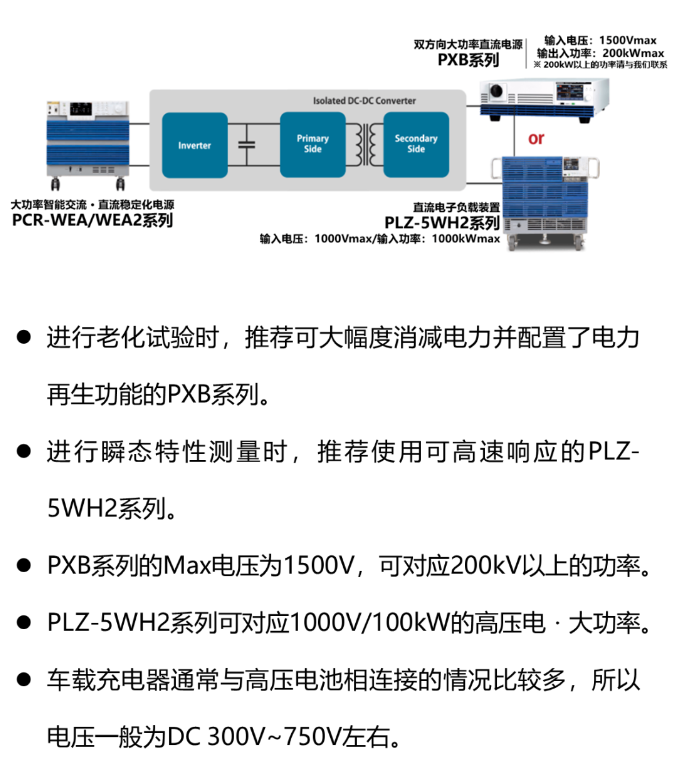

車載充電器的DC側評估對于車載充電器的DC側評估，可使用菊水的雙方向大功率直流電源PXB系列，或者是直流電子負載PLZ-5WH2系列來對應。像老化評估等試驗時推薦使用可大幅度消減使用電力的PXB系列。而PLZ-5WH2系列則適用于獲取車載充電器的瞬態電器特性數據。車載充電器的前端通常會與高壓電池相連接，其電壓一般為DC 300V~750V，但是PXB系列可對應1500V、PLZ-5WH2系列可對應1000V。
